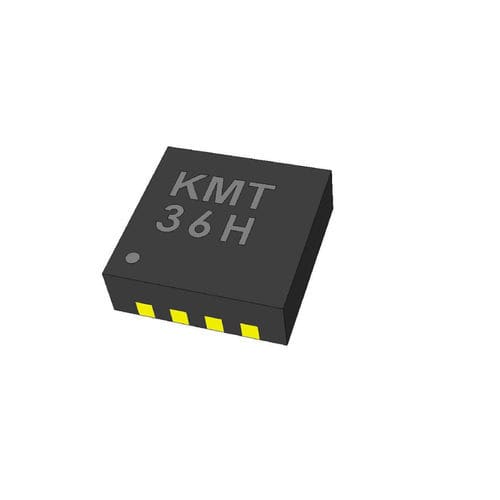

信号エンコーダー KMT36H

製品概要
G-MRCO-021はMEASファミリーのアクティブ360° AMR磁気角度センサーです（TE社内部記述: KMT36H TDFN ROHS）。8ピンTDFN 2.5 x 2.5パッケージで提供され、0～360°の全回転角度測定を産業用および組込みシステムへ導入できます。

識別情報

• TE内部番号: G-MRCO-021
• TE内部記述: KMT36H TDFN ROHS
• 製品ファミリー / シリーズ: MEAS、MEAS KMT
• ステータス: アクティブ

主な特長

• 製品種別: 磁気角度センサー（位置検出）
• 検出技術: AMR（異方性磁気抵抗）
• 測定範囲: 0～360°（フル回転）
• 標準信号振幅: 11 mV/V
• 標準動作電圧: 5 V
• 標準平均電流: 1.6 mA
• 動作温度範囲: -40 ～ 125 °C（-40 ～ 257 °F）
• パッケージ: 8ピン TDFN 2.5 x 2.5 — 表面実装

資料（メーカーサイトで入手可能）

• Customer Drawing: ENG_CD_C-G-MRCO-021_1.pdf
• Data Sheet: ENG_DS_KMT36H_A3.pdf

技術仕様

• モデル / 型番: KMT36H
• パッケージタイプ: TDFN 2.5 x 2.5, 8ピン
• 検出範囲: 0～360°
• 標準信号振幅: 11 mV/V
• 標準動作電圧: 5 V
• 標準平均電流: 1.6 mA
• 動作温度: -40 ～ 125 °C（-40 ～ 257 °F）
• 適合規格: RoHS（TE内部記述による）
