温度センサー MEAS TSYS

医療超小型弱形状特性

製品概要

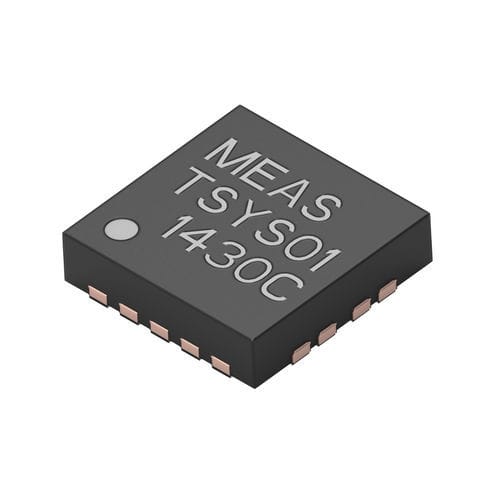

デジタル温度センサー G-NICO-018（別名 TSYS01）。QFN16 の SMD パッケージで、基準温度における精度は ±0.1 °C。分解能は 16 ビットまたは 24 ビット。出力インターフェース：I2C または SPI。

主な特長

• 精度：±0.1 °C（T_ref にて）
• 分解能：16 ビットまたは 24 ビット
• 出力インターフェース：I2C または SPI
• パッケージ：QFN16、SMD
• 低動作電流：組込み用途に適した典型/最大値

電気的特性

• 供給電圧：2.2 – 3.6 V
• 供給電流（最大）：12.5 µA

機械的 / 環境

• パッケージ寸法：4 mm × 4 mm × 0.85 mm
• 動作温度範囲：-40 – 125 °C

利用可能なドキュメント（名称）

• 3D_CVM_CVM_G-NICO-018_1.pdf (Customer View Model, 3D)
• ENG_DS_TSYS01_A2.pdf (Datasheet TSYS01)

関連 / ファミリ
MEAS TSYS デジタル温度センサーファミリの一部です。関連製品は QFN、XDFN、TDFN パッケージで、異なる分解能やインターフェースを提供します。

技術仕様

• TE Internal #: G-NICO-018
• Alias #: TSYS01
• 製品説明：0.1 DEG C ACCURACY QFN TEMP SENSOR
• 製品ファミリ / シリーズ：MEAS / MEAS TSYS
• センサーパッケージ：QFN16
• 電気的接続：SMD
• 出力インターフェース：I2C | SPI
• 分解能（bit）：16 | 24
• 精度（T_ref にて）：±0.1 °C
• 精度適用温度範囲（°C）：-5 – 50
• 供給電圧（V）：2.2 – 3.6
• 供給電流（最大）（µA）：12.5
• 製品幅：4 mm [ .157 in ]
• 製品長さ：4 mm [ .157 in ]
• 製品高さ：0.85 mm [ .033 in ]
• 動作温度範囲：-40 – 125 °C [ -40 – 257 °F ]
