気流速度制御装置 VAV-9

動作吸気換気扇用

Overview
TopAirのVAV-9は、フード（フュームフード）のインテリジェント運転向けに設計された統合型VAV（可変風量）制御システムです。HOTWIREセンサーで風速を計測し、高品質なインバータ（VFD）でファン回転数を自動制御して目標値に合わせ、エネルギー消費と空調負荷を低減します。

Safety and Monitoring
VAV-9は流量を常時監視し、設定閾値から外れた場合に視覚および音声で警報を出します。重大な故障時にはキャビネット内部が赤く点灯し、聴覚に問題のあるスタッフでも遠方から故障を検知できます。

System Concept
VAV-9はプラグアンドプレイの事前統合ソリューションとして提供され、制御ロジック、タッチスクリーン、VFDがあらかじめ構成・プログラムされています。個別部品の購入や現地での統合作業が不要になり、設置・試運転の工数を削減します。

Use & Installation
既存のフードへのレトロフィットや新規ユニットへの設置に対応します。代表的な設置場所は研究所、医療施設、ライフサイエンス企業、大学などで、HVAC技術者による簡単な取り付けと電気接続が可能です。

Included components

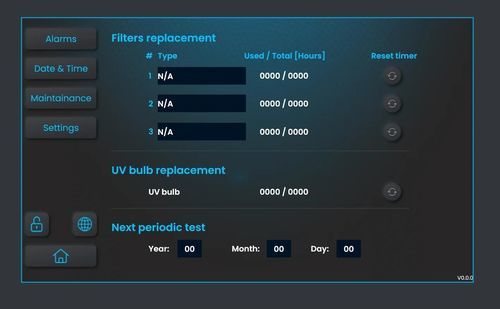

• 9" カラータッチスクリーン（視覚・音声アラート表示、ミュートボタン付）
• スクリーン用センサーおよび電源ユニット
• モーターの周波数・電圧を制御する可変周波数ドライブ（VFD）

Features

• セットポイント、風速、アラート、設定情報を表示・制御する9" カラータッチスクリーン
• 効率的なファン制御のための高品質VFD
• ダクトやフード設計に合わせて構成可能なHOTWIREセンサー群
• ローカル制御と監視のためのユーザーフレンドリーなインターフェース
• VFDとタッチスクリーンを含むコスト効率の高いパッケージ
• VFDによりモーター騒音を低減し、エネルギー効率を最大化

Models (table)
Model: VAV-9
Screen: 9" color touch screen
Function: Auto air velocity control (VAV + VFD) and central operating system for fume hoods
Display Range: 0 – 2 m/s
Low alarm range set point: Settable
Output: 3 phase 3 x 230 V
Analog In: 0–10 VDC
Input Power: 110–220 V, 50/60 Hz

Technical specifications

• Model: VAV-9
• Screen: 9" color touch screen
• Function: Automatic VAV + VFD control for fume hoods
• Display range: 0 – 2 m/s
• Low alarm set point: configurable
• Output: 3-phase, 3 x 230 V
• Analog input: 0–10 VDC
• Input power: 110–220 V, 50/60 Hz
• Included components: touchscreen, sensor/power unit, VFD
• Sensors: configurable HOTWIRE sensor systems on request
• Alerts: visual and audio; cabinet interior lights red on failure for remote detection
• Typical applications: research labs, healthcare facilities, life-science companies, universities
