気流速度制御装置 VAV-CI-4.3

吸気換気扇用タッチスクリーン式

製品概要
TopAirの高度なVAVシステムは、高品質センサーで風速を測定し、該当する基準に合わせて風速を調整します。本システムはファン回転数（高/低）を柔軟に制御して変化するニーズに対応することで、エネルギーを最大限に節約します。ファン回転数を下げることでHVAC負荷およびフードの騒音も低減されます。

機能と動作
システムは常にユーザーに気流速度を表示し、要求速度からの逸脱が発生した場合にアラートを出して危険な状況を防止します。VAVシステムは制御、ユーザーインターフェース、周波数変換器を統合した、構成・プログラム済みのプラグアンドプレイソリューションとして納品されます。既存のフードを改修するため、または新規フードに設置してインテリジェント化するために使用できます。

VAVシステムの構成

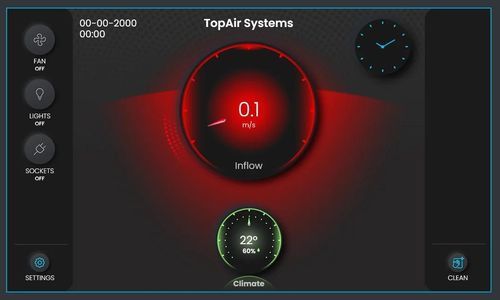

• アラート用の視覚・音声表示とミュートボタンを備えたタッチスクリーン。
• センサーと画面用電源を含むユニット。
• モーターに供給される周波数と電圧を制御するVFD（可変周波数ドライブ）。

用途
アメリカ製のVAVシステムは、設置と運用が容易で信頼性の高いソリューションです。研究所、医療機関、ライフサイエンス企業、大学などでの設置に適しています。

特長

• セットポイント、風速、アラート、設定情報の表示および制御が可能な4.3"または7"カラータッチスクリーン。
• 高品質の周波数変換器（VFD）。
• 顧客要望に応じてカスタマイズ可能な各種HOTWIREセンサーシステム。
• シンプルで使いやすいインターフェース。
• 既存システムの改修（レトロフィット）や新規キャビネットへの取り付けが可能。
• 高性能周波数変換器を含むためコスト効率に優れたパッケージ。
• 周波数変換器により効率を最大化し、モーター騒音を低減。

モデル（概要）
Model | Screen
VAV-CI-4.3 | 4.3"
VAV-CI-7 | 7"

技術仕様

• 画面オプション：4.3"または7"カラータッチスクリーン（セットポイント、風速、アラート、設定の表示と制御）。
• 機能：自動風速制御システム（VAVおよびVFD）；VAV-CI-7はフード用の集中運用システムもサポート。
• 表示範囲：0 – 2 m/s。
• 低アラーム設定点：20%（VAV-CI-4.3）；VAV-CI-7は設定可能。
• 出力：3相 3 x 230 V。
• アナログ入力：0–10 VDC。
• 電源入力：200–230 V、50 Hz。
