頭蓋内血管模型 SJ001D-C

大腿動脈のウィリス動脈輪の内頸動脈の

製品説明

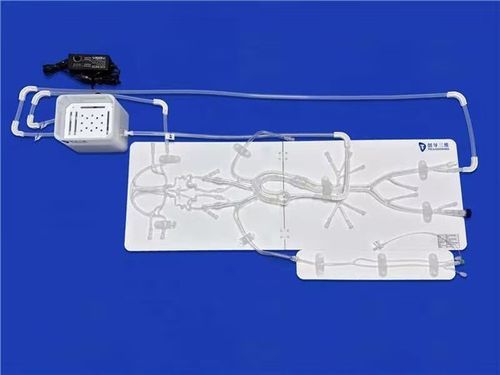

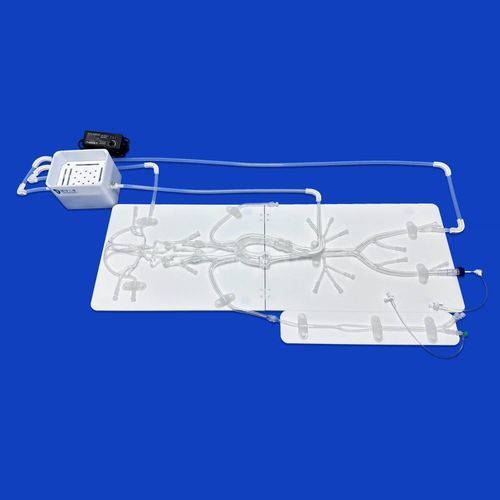

本モデルは大腿動脈から前大脳動脈のA2セグメントおよび中大脳動脈のM2セグメントまでを再現します。ウィリス動脈輪（完全）を含み、両側のICAにそれぞれ180°ループと360°ループを備えています（FDAガイド）。大動脈弓は標準でType Iで提供され、Type II、Type IIIまたは変異型へのカスタマイズが可能です。血管モデルはアクリルプレートに固定されています。頭蓋内部、胸部（大動脈）および腹部の各パートはカスタムコネクタで接続・分離が可能で、これら三つのモジュールは要件に応じてカスタマイズまたは交換できます。モデルはヒトのCTデータを基に再構築・最適化され、血管の空間構造および内径を1:1スケールで再現しています。3Dプリントにより作成され、シリコーンで再現された血管を用いて試験、トレーニング、デモンストレーションに使用されます。

寸法図（単位:mm）
全体寸法、神経部およびICAループの内径（FDAガイド）、その他部位の内径を示す寸法図および接続図が提供されます。画像は製品レイアウトおよびコネクタのインターフェースを示します。

用途

• カテーテル、ステント、バルーン、ガイドワイヤー、マイクロカテーテル等の装置開発、試験、検証、デモンストレーション。
• 各種神経血管インターベンション手技のトレーニング・教育；装置のマーケティングや実技研修。
• CTA、DSA、MRA、OOT、PIV、ドップラーによる血流・灌流の定量解析。

カスタムサービス

• 頭蓋内動脈瘤の数、サイズ、位置はカスタマイズ可能です。
• 狭窄病変、動静脈瘻、塞栓やその他一般的な頭蓋内病変を追加できます。
• 両側橈骨動脈アプローチのシミュレーションが可能；頸動脈へ動脈瘤、狭窄等を追加できます。
• 大動脈弓はType II、Type III等へカスタマイズ可能です。
• 腹部パートへより複雑な構造を追加できます。
• 乾燥透明アクリルボックス内にモデルを固定して3D表示を実現できます。
• 顧客提供のCAD、STL、STP、STEP等データからカスタムモデルを製作します。

付属品

• Pagodaジョイント
• Ruhrジョイント
• ナイロンプラグ
• シリコーンチューブ
• ストレートコネクタ
• コーナープロテクター
• 止血弁（0-12F）
• Ruhrシースチューブ（0-5F）
• 模擬血栓
• 携帯用ウォーターバッグ
• プラスチックトレイ
• カスタム金型入りアルミケース

特性 / 技術仕様

• モデル: SJ001D-C
• 材料: シリコーン Shore 40A
• スケール: 1:1（ヒトCTデータに基づく）
• 製造: 3Dプリントおよびシリコーンで再現された血管
• 解剖学的範囲: 大腿動脈からA2（ACA）およびM2（MCA）
• ウィリス動脈輪を含む；ICAの両側に180°および360°ループ（FDAガイド）
• 弓: 標準Type I；Type II、Type IIIまたは変異型へカスタマイズ可能
• モジュラー設計: 頭蓋内、 大動脈、腹部パートはカスタムコネクタで接続・分離可能
• 想定用途: デバイステスト、トレーニング、デモ、灌流の定量解析（CTA、DSA、MRA、OOT、PIV、ドップラー）
• カスタマイズ可能な病変: 動脈瘤、狭窄、動静脈瘻、塞栓など
• 梱包/備品: アクリルプレートへの固定、または乾燥透明アクリルボックス内での3D表示が可能
• 標準製作期間: 5-9日
• 標準配送期間: 5-7日
• 支払条件: T/T
• 配送方法: FedEx, DHL, EMS, UPS, TNT
