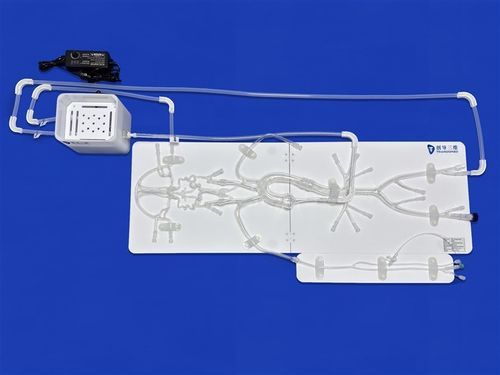

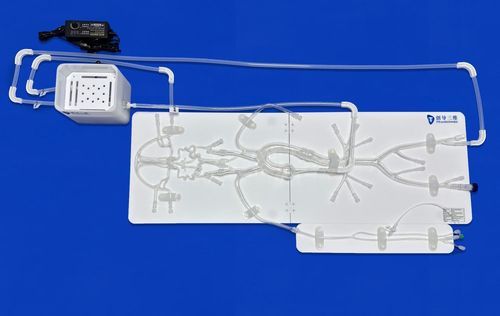

頭蓋内血管模型 SJ001D-D

大腿動脈の大脳動脈輪の内頸動脈の

製品説明
本ニューロバスキュラーファントムは、CTデータを基に1:1スケールで大腿動脈から前大脳動脈（A2）および中大脳動脈（M2）までの動脈解剖を再現します。ウィリス動脈輪を完全に含み、指定された頸部径と寸法を持つ5つの脳内動脈瘤、およびFDAガイドに準拠したICA両側のループ（180°×2、360°×2）を備えています。大動脈弓は標準でタイプIを採用し、タイプII・IIIやその他の変異にカスタマイズ可能です。

寸法図（単位：mm）
全体寸法図および接続寸法図を提供します（表、画像、概略図は要請に応じて提供）。

神経部位ID・動脈瘤サイズ・ICAのループ（FDAガイド準拠）
No 1: 頸部 4.0 mm、長さ×幅×高さ 6.0×6.0×7.0 mm
No 2: 頸部 2.4 mm、長さ×幅×高さ 5.0×5.0×5.4 mm
No 3: 頸部 2.5 mm、長さ×幅×高さ 3.5×3.5×3.4 mm
No 4: 頸部 3.0 mm、長さ×幅×高さ 5.0×5.0×5.2 mm
No 5: 頸部 2.6 mm、長さ×幅×高さ 4.0×4.0×4.7 mm

用途

• 動脈瘤のタムポナーデ模擬および脳血管造影のシミュレーション。
• カテーテル、ステント、バルーン、ガイドワイヤー、マイクロカテーテル等の血管内デバイスの開発・試験・検証・デモ。
• 脳神経血管インターベンション手技のトレーニング、臨床教育、製品デモ。
• CTA、DSA、MRA、PIV、ドップラー超音波による定量的灌流・流速解析。

カスタムサービスオプション

• 脳内動脈瘤の数、サイズ、位置をカスタマイズ可能。
• 狭窄病変、動静脈瘻、塞栓などの病変を追加可能。
• 橈骨動脈経路の両側介入対応、頸動脈への病変追加も可能。
• 大動脈弓はタイプII・IIIなどへ変更可能。
• 腹部セクションにより複雑な構造を追加可能。
• 透明アクリルボックスに固定して3D表示を実現するオプション。
• CAD、STL、STP、STEP等の提供データからのカスタムモデル製作が可能。

付属品
Pagodaジョイント、Ruhrジョイント、ナイロンプラグ、シリコーンチューブ、直通コネクタ、コーナープロテクター、止血バルブ（0–12F）、Ruhrシースチューブ（0–5F）、携帯用ウォーターバッグ、プラスチックトレイ、アルミケース（カスタム金型付き）等。

物流・製造情報
モデル: SJ001D-D
材料: シリコーン Shore 40A
カスタムサービス: 設計支援および技術ソリューションを提供
支払方法: T/T
出荷所要日数: 5–7日
リードタイム: 5–9日
配送方法: FedEx、DHL、EMS、UPS、TNT

技術仕様

• スケール: 人体CTデータに基づく1:1解剖学スケール。
• 材料: シリコーン Shore 40A。
• 解剖学的範囲: 大腿動脈からACAのA2およびMCAのM2まで、ウィリス動脈輪を含む。
• 動脈瘤: 指定された頸部径および寸法を持つ5つの脳内動脈瘤（寸法データ参照）。
• ループ: 各ICA側に2つの180°ループと2つの360°ループ（FDAガイド準拠）。
• モジュール性: 頭蓋内部、胸部（大動脈）および腹部の各セクションはカスタムコネクタで接続/分離可能；交換およびカスタマイズが可能。
• 製造: 3Dプリントにより再構築・最適化し、空間構造と内径を忠実に再現。
• 使用例: デバイスの研究開発・試験、手技トレーニング、血管造影シミュレーション、灌流/流速解析。
