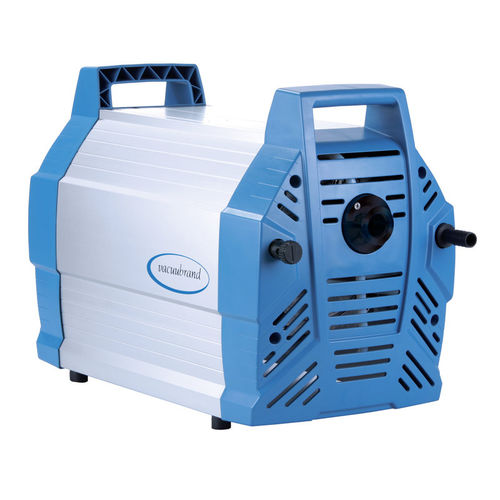

実験用真空ポンプ MV 10C NT

膜オイルフリー多段

概要

• 優れた耐薬品性と高い蒸気耐性
• 極限真空付近でも高い排気速度により処理時間を短縮
• 非常に低い振動と低騒音
• ガスバラスト使用時でも良好な極限真空
• 溶媒回収用オプション（EK）による環境性能の向上

仕様説明
四段式の化学用無給油ダイアフラムポンプは、腐食性ガス・蒸気の連続排気に適し、高い極限真空要件を満たします。MV 10C NT は八ポンプヘッドの四段構成で、コンパクトな筐体に高い排気速度と 0.9 mbar の極限真空を両立します。媒体接触部はすべて化学的に耐性のあるフッ素系材料で作られています。PTFE サンドイッチダイアフラムと PTFE バルブにより耐久性と信頼性が向上します。排気廃気用コンデンサー（EK）を装着した MV 10C NT +EK は効率的な溶媒回収を可能にします。吸入口用の分離器（AK、ガラス瓶・保護コーティング付）はオプションで、粒子や液滴から保護します。

主要仕様
極限真空：0.9 mbar
ガスバラスト使用時極限真空：1.5 mbar
最大排気速度 50 Hz：9.5 m3/h

技術データおよびグラフ
最大排気速度 50 Hz：9.5 m3/h
最大排気速度 60 Hz：5.6 cfm
極限真空：0.9 mbar / 0.68 torr
ガスバラスト使用時：1.5 mbar / 1.1 torr
ポンプヘッド数：8
段数：4
動作周囲温度：10 °C 〜 40 °C
保管温度：-10 °C 〜 60 °C
最大背圧（絶対）：1.1 bar
吸入口接続：KF DN 25 小フランジ
排気口接続：ホースノズル DN 15 mm
定格モーター出力：0.53 kW
定格回転数 50/60 Hz：1650 min-1
保護等級 IEC 60529：IP 40
寸法 L x W x H：533 × 260 × 359 mm
重量：28.1 kg
騒音（音圧レベル、50 Hz）：50 dBA
ATEX：II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
定格電圧範囲：200-230 V
電源周波数：50-60 Hz

付属品 / オプション

• 排気廃気コンデンサー（EK）による溶媒回収
• 吸入口用分離器（AK、ガラス瓶・保護コーティング付）
• 各種プラグオプション（CEE、UK、US）および交換部品キット（ダイアフラム、バルブ）

特長 / 技術仕様

• タイプ：四段式無給油化学用ダイアフラムポンプ（8ヘッド）
• 媒体接触材料：耐薬品性フッ素系材料
• ダイアフラム：PTFE サンドイッチ構造による長寿命化
• 排気速度（50 Hz）：9.5 m3/h
• 極限真空：0.9 mbar（0.68 torr）
• ガスバラスト使用時極限真空：1.5 mbar（1.1 torr）
• 定格出力：0.53 kW、1650 min-1（50/60 Hz）
• 接続：吸入口 KF DN 25、排気口 ホースノズル DN 15 mm
• 最大背圧：1.1 bar（abs.）
• 使用/保管温度：10 °C〜40 °C / -10 °C〜60 °C
• 保護等級：IP 40
• 重量：28.1 kg、寸法（L×W×H）：533 × 260 × 359 mm
• 騒音レベル：50 dBA（50 Hz）
• ATEX：II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
• 納入状態：組立済み、使用可能、取扱説明書付属
