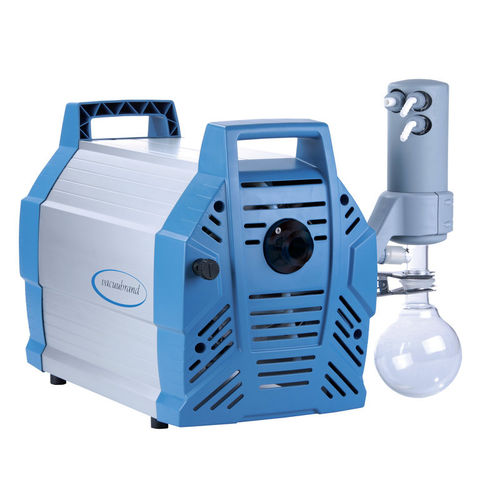

実験用真空ポンプ MV 10C NT +EK

膜オイルフリー多段

概要

• 優れた耐薬品性および蒸気耐性
• 限界真空付近でも高い抽気速度により工程時間を短縮
• 振動が非常に少なく静音
• ガスバラスト使用時でも良好な極限真空
• +EK仕様：排気蒸気凝縮器による溶媒回収

製品概要
化学用途向けの4段式ダイヤフラムポンプは、腐食性ガスおよび蒸気の連続無給油排気に適しており、厳しい産業要件に対応します。MV 10C NTは4段・8ヘッド構成により、コンパクトな設計で高い抽気速度と0.9 mbarの極限真空を両立します。被排気体に接触する部品はすべて化学的に耐性のあるフッ素系材料製で、PTFEサンドイッチダイヤフラムにより信頼性と寿命が向上します。+EKは排気側に凝縮器を備え、溶媒回収が可能です。吸入口用の保護コーティング付きガラス製セパレーター（AK）はオプションで、粒子や液滴からポンプを保護します。

主な製品仕様

• 極限真空：0.9 mbar
• ガスバラスト時極限真空：1.5 mbar
• 最大抽気速度（50 Hz）：9.5 m³/h

技術データおよび図表
最大抽気速度 50 Hz: 9.5 m³/h
最大抽気速度 60 Hz: 5.6 cfm
極限真空: 0.9 mbar / 0.68 torr
ガスバラスト時極限真空: 1.5 mbar / 1.1 torr
ポンプヘッド数: 8
段数: 4
動作最低周囲温度: 10 °C
動作最高周囲温度: 40 °C
保管最低温度: -10 °C
保管最高温度: 60 °C
最大排気口圧力（絶対）: 1.1 bar
吸入口接続: 小型フランジ KF DN 25
吐出口接続: ホースノズル DN 8-10 mm
冷却水接続: 2 × ホースノズル DN 6-8 mm
定格モーター出力: 0.53 kW
定格回転数（50/60 Hz）: 1650 min⁻¹
保護等級 IEC 60529: IP 40
寸法（L × W × H）: 528 × 387 × 395 mm
重量: 28.3 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
NRTL認証: なし
付属品: 組立済みポンプユニット（使用可能状態）、取扱説明書
定格電圧範囲 1: 200–230 V
電源周波数: 50–60 Hz

特長 / 技術仕様

• 型式: MV 10C NT +EK
• 構造: 4段、8ヘッド 化学用ダイヤフラムポンプ（無給油）
• 極限真空（ガスバラスト無し）: 0.9 mbar
• 極限真空（ガスバラスト有り）: 1.5 mbar
• 抽気速度（50 Hz）: 9.5 m³/h
• モーター出力: 0.53 kW
• 吸入口: KF DN 25 小型フランジ
• 吐出口: ホースノズル DN 8-10 mm
• 冷却接続: 2 × DN 6-8 mm
• 寸法: 528 × 387 × 395 mm
• 重量: 28.3 kg
