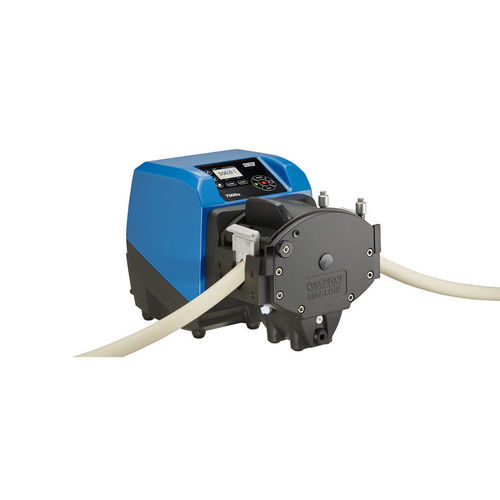

定量吐出ポンプ 700

製薬産業用液体用アジャスタブル流量式

概要
730SN、730UN、730DuN、730BpN は連続チューブまたはチューブエレメント用のポンプヘッドを備えた蠕動式プロセスポンプです。730シリーズは複数のドライブ制御オプション、カラーディスプレイおよび直感的なメニューを備え、視覚的な状態表示と最小限のキー操作を提供します。

標準装備のポンプヘッドオプション

• 720R 単体ポンプヘッド（連続チューブ用）
• 720RE 単体ポンプヘッド（チューブエレメント用）
• 720RX および 720REX 拡張ツインポンプヘッド

特徴と利点

• カラーディスプレイと直感的なメニューにより状態表示と簡便な操作を実現
• 流量範囲：0.12 L/h（0.03 USGPH）〜 3300 L/h（872 USGPH）
• 0.1〜360 rpm、0.1 rpm刻みでの3,600:1速度制御レンジ
• 3レベルのPINロックを備えたキーパッド
• IP66（NEMA 4X）防護のカバー付ドライブ
• 二重電圧 115/230 V 50/60 Hz
• リモートアナログ/デジタル、RS485、PROFIBUS®、PROFINET®、SCADA、EtherNet/IP™ 等の制御オプション

技術概要
最大流量: 3300 L/h
最小流量: 0.12 L/h
最大流量: 872 USGPH
最小流量: 0.03 USGPH
ドライブ速度制御比: 3600:1
動作温度: 5 °C〜40 °C (40 °F〜104 °F)
制御タイプ: EtherNet/IP™、PROFIBUS®、PROFINET®、リモートアナログ/デジタル、RS485、SCADA
適合規格: CE、cETLus、C-Tick、IRAM、NSF/ANSI 61（Marprene チューブおよび LoadSure 要素に適用）
ドライブ保護等級: IP66、NEMA 4X
電源: 100 V〜120 V / 200 V〜240 V 1ph 50/60 Hz 350 VA
対応チューブ内径: 9.6、12.7、15.9、19、25.4 mm

性能表（抜粋）
720R 単体ポンプヘッド（連続チューブ） — 360 rpm 時の最大流量例: 9.6 mm: 420 L/h (111 USGPH); 12.7 mm: 780 L/h (206 USGPH); 15.9 mm: 1100 L/h (291 USGPH); 19.0 mm: 1500 L/h (396 USGPH); 25.4 mm: 2000 L/h (528 USGPH)。
720RE LoadSure エレメント — 360 rpm 時の最大流量例: 同上。
720RX / 720REX 拡張ツインヘッドおよびツイン構成は、吐出圧および安全最大回転数に応じて大径で最大 3300 L/h (872 USGPH) を提供できます。（注：安全運転を確保するため、吐出圧上昇時は最大速度が低下します。）

技術仕様（範囲およびドライブ詳細）

• ポンプヘッド ローラー数: 4
• ポンプヘッド チャンネル数: 1
• 流量範囲（ポンプヘッドに依存）: 0.12 L/h〜2000 L/h（720R/720RE）；拡張/ツイン構成で最大 3300 L/h
• 流量（USGPH）: 0.03 USGPH〜528 USGPH（構成により）または最大872 USGPH
• ドライブ速度: 0.1 - 360 rpm
• 速度制御比: 3600:1
• 動作温度: 5 °C〜40 °C
• 重量: 720R/720RE ポンプヘッド装着時のドライブ約 25 kg（55.1 lbs）；ツイン/拡張ヘッド装着時約 31.5 kg（69.4 lbs）
• ドライブ重量: 18.5 kg（40.8 lbs）
• 保護等級: IP66 / NEMA 4X
• 湿度: 結露なしで 31 °C まで 80%、40 °C では 50% に低下
• 騒音: 1 m で 85 dB(A)
• 最大高度: 2000 m（6562 ft）
• 電源: 100–120 V / 200–240 V 1ph 50/60 Hz 350 VA
• 制御・通信: リモートアナログ（0–10 V / 4–20 mA）、設定可能なデジタル I/O、RS485、PROFIBUS® DP V0、PROFINET®、EtherNet/IP™、SCADA、設定可能なリレー出力
• セキュリティ: 3レベルの PIN ロック
• 対応チューブ内径: 9.6、12.7、15.9、19.0、25.4 mm
• 対応チューブ壁厚: 4.8 mm

構成材料

• ドライブシャフト: ステンレス鋼 440C
• ドライブケース: 圧鑄アルミニウム（LM24、LM6）
• ケースコーティング: Alocrom 前処理＋屋外用ポリエステル粉体塗装
• ガイドローラーおよびポンプヘッドローラー: MoS2 充填 Nylon 6（Nylatron）
• ドライブキーパッド / HMI: ポリエステル
• ポンプヘッド前後プレート、ボディ、トラック、ロータ組立: アルミニウム（ロータにステンレスを含む場合あり）
• ドライブリアブランキングプレート: ステンレス鋼 316
• スピンドル、スプリング: ステンレス鋼
• スイッチプレート: ABS PA-765
• チューブ / LoadSure エレメント材料: Pumpsil（白金架橋シリコーン）、Bioprene、STA-PURE PCS、Marprene（産業用）

ポンプヘッド — 注意

• 720R および 720RX 連続チューブ用ヘッドは、継ぎ目のない流れのために 4.8 mm 壁厚の連続チューブを収容します；使用可能内径: 9.6、12.7、15.9、19.0、25.4 mm。
• 720RX および 720REX 拡張ヘッド：性能は同等だが最大圧力は低くなる（拡張ヘッドは通常 1 bar / 15 psi 定格）。
• 720RE および 720REX LoadSure チューブエレメントヘッド：衛生用 PVDF トライクランプ接続または工業用 Cam-and-Groove 接続で提供可能；内径 12.7、15.9、19.0、25.4 mm をラインナップ。
• エレメントは Pumpsil、Bioprene、STA-PURE PCS（衛生用）および Marprene、Pumpsil（産業用）で提供されます。

ドライブオプションと制御のハイライト

• ドライブモデルには 730SN（標準）、730UN（ユニバーサル）、730DuN（デジタルユニバーサル）、730BpN（バス/Profibus）、730EnN（EtherNet/IP）、730PnN（PROFINET）や SCADA 版、デジタルバリアントが含まれます。
• 直感的なキーパッドとカラーディスプレイによる手動制御；流量または速度表示を選択可能；対応ドライブでフルキャリブレーションと MemoDose 機能を利用可能。
• リモート制御：機種および選択された I/O により、開始/停止の設定、漏洩検知、圧力スイッチ入力、デジタル状態出力が構成可能。

発注情報（概要）
型式コードはドライブバリアント、入口/保護タイプ（N = IP66/NEMA 4X または S = SCADA タイプ）、ポンプヘッドタイプコード（00 = 720R、E0 = 720RE、X0 = 720R/RX、EX = 720RE/REX）およびプラグオプション（各種電源プラグ指定）で構成されます。

仕様 / 技術仕様

• 流量範囲：0.12 L/h〜3300 L/h（0.03〜872 USGPH）※ポンプヘッドと構成に依存
• ドライブ速度：0.1–360 rpm；制御レンジ 3,600:1
• 動作温度：5 °C〜40 °C
• 保護等級：IP66 / NEMA 4X
• 電源：100–120 V / 200–240 V 1ph 50/60 Hz、350 VA
• 対応チューブ内径：9.6、12.7、15.9、19.0、25.4 mm；壁厚 4.8 mm
• ローラー数：4；チャンネル：1（各ヘッド）
• 重量：ドライブ＋ヘッド典型 25–31.5 kg（ヘッドにより異なる）
• 制御/通信：アナログI/O、RS485、PROFIBUS®、PROFINET®、EtherNet/IP™、SCADA
• 規格：CE、cETLus、C-Tick、IRAM、NSF/ANSI 61（指定チューブ/エレメント使用時）
