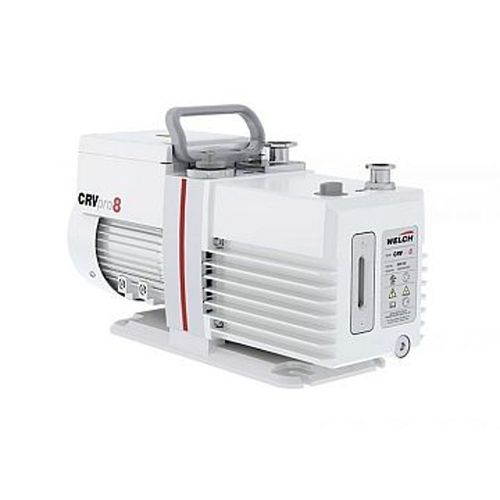

実験用真空ポンプ CRVpro 8

回転翼潤滑多段

概要

• 実験室および産業用バックアップ用途向けの直結駆動式2段ロータリーベーンポンプ。
• 同等のポンプに比べて最大36%少ないオイル消費、動作温度は約10°C低く腐食を低減。
• 一部モデルはオイル容量が40%大きく、攻撃性のある蒸気の希釈に有利。非可動部には耐薬品性コーティングを施しています。
• 最大吐出量：8 m3/h（133 l/min）@50 Hz。到達圧力（典型、全体）：2x10-3 mbar。

主要な設計特徴

• 凝縮性蒸気の処理用ガスバラスト（gas ballast）。
• 軸受とベーンの強制オイル潤滑。
• 停止時にシステムを保護するアンチサックバック機構。
• モーターのサーマル過負荷保護。

用途

• 凍結乾燥（リオフィリゼーション）や実験室での乾燥用途。
• 真空オーブンやチャンバーの排気。
• シュレンクライン（Schlenk lines）や一般的な実験室真空。
• ターボ分子ポンプのバックポンプや脱ガス装置。

注意

• CRVproシリーズの直結ロータリーベーンポンプは、長時間のろ過、持続的な吸引、電気泳動ゲルの乾燥、または約30 torr以上での継続運転を必要とする作業には推奨されません。

技術データ（抜粋）

項目 | 単位 | CRVpro4 | CRVpro6 | CRVpro8 | CRVpro16 | CRVpro24
自由空気移送量 – @50 Hz | m3/h (l/min) | 4 (67) | 6 (100) | 8 (133) | 18.3 (305) | 26.2 (436)
自由空気移送量 – @60 Hz | CFM (l/min) | 2.8 (78) | 4.2 (118) | 5.6 (158) | 12.8 (363) | 18.3 (519)
排気速度 – @50 Hz | m3/h (l/min) | 3.8 (63) | 5.1 (85) | 7.3 (122) | 16.8 (280) | 24 (400)
排気速度 – @60 Hz | CFM (l/min) | 2.7 (77) | 3.7 (105) | 5.1 (143) | 11.9 (336) | 17 (480)
到達圧力 – ガスバラストなし（部分） | mbar (Torr) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 3x10-4 (2x10-4) | 3x10-4 (2x10-4)
到達圧力 – ガスバラストなし（全体） | mbar (Torr) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 3x10-3 (2x10-3) | 3x10-3 (2x10-3)
到達圧力 – ガスバラストあり（全体） | mbar (Torr) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 6x10-3 (5x10-3) | 6x10-3 (5x10-3)
接続フランジ | DN | 16 KF | 16 KF | 16 KF | 25 KF | 25 KF
周囲温度 | °C | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40
騒音レベル（50 Hz） | dB(A) | ≤50 | ≤50 | ≤50 | ≤55 | ≤55
オイル容量 | ml | 1150 | 1150 | 1000 | 2400 | 2200
モーター回転数 | rpm (50/60 Hz) | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1750 | 1450/1750
モーター出力 | kW (50/60 Hz) | 0.37/0.4 | 0.37/0.4 | 0.37/0.4 | 0.7/0.85 | 0.7/0.85
重量 | kg | 21 | 22 | 22.5 | 37 | 38.5
外形寸法（L x W x H） | mm | 463/157/230* | 463/157/230* | 463/157/230* | 569/206/289 | 569/206/289
*ハンドル除く

技術仕様

• 型式：CRVpro 8
• ブランド：Welch Vacuum
• 2段式ロータリーベーン、直結駆動。
• 最大吐出量：8 m3/h（133 l/min）@50 Hz。
• 到達圧力（典型、全体）：2x10-3 mbar。
• 到達圧力（ガスバラストなし、部分）：5x10-4 mbar（4x10-4 Torr）。
• オイル容量：1000 ml。
• モーター：1450/1740 rpm（50/60 Hz）、0.37/0.4 kW。
• 騒音レベル：50 Hzで≤50 dB(A)。
• 接続フランジ：16 KF。
• 周囲動作温度：10–40 °C。
• 重量：22.5 kg。
• 外形寸法（L x W x H）：463 x 157 x 230 mm（ハンドル除く）。
