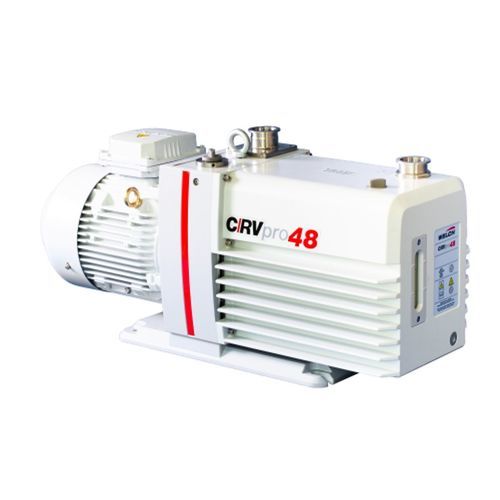

実験用真空ポンプ CRVpro 48

回転翼潤滑

概要

• CRVproファミリーは、直結駆動の回転羽根式真空ポンプで、標準機能としてガスバラスト、強制オイル潤滑、逆流防止機構、熱過負荷保護を備えています。
• 同等のポンプに比べて最大36%少ないオイル消費。
• 同等のポンプより約10°C低温で動作し、内部腐食を抑制します。
• 攻撃性のある凝縮性蒸気を希釈するため、同等ポンプより40%大きなオイル容量。
• 可動部以外を保護するため、オイルケースとポンプモジュールに耐薬品コーティングを施しています。
• 最大排気速度：55.7 m3/h（約928 l/min、50 Hz時）
• 到達圧力：使用条件により 3 x 10^-3 ～ 3 x 10^-4 mbar（詳細は技術データ参照）。

用途

• 凍結乾燥（リオフィリゼーション）
• 真空炉
• シュレンクライン
• ターボ分子ポンプのバック（ラフ）ポンプ
• 脱気
• 容器・チャンバーの排気
• ろ過、吸引、電気泳動ゲルの乾燥、または30 torr以上での継続運転には推奨されません。

技術データ（表）
PARAMETER | UNIT | CRVpro16 | CRVpro24 | CRVpro30 | CRVpro48 | CRVpro65
Free Air Displacement – @ 50 Hz | m3/h (l/min) | 18.3 (305) | 26.2 (436) | 33.1 (551) | 55.7 (≈928) | 74.3 (1,238)
Free Air Displacement – @ 60 Hz | CFM (l/min) | 12.8 (363) | 18.3 (519) | 22.1 (627) | 39.4 (1,113) | 52.5 (1,486)
Ultimate Pressure – Without gas ballast (partial) | mbar (Torr) | 3 x 10^-4 (2 x 10^-4) | 3 x 10^-4 (2 x 10^-4) | 3 x 10^-4 (2 x 10^-4) | 3 x 10^-4 (2 x 10^-4) | 3 x 10^-4 (2 x 10^-4)
Ultimate Pressure – Without gas ballast (total) | mbar (Torr) | 3 x 10^-3 (2 x 10^-3) | 3 x 10^-3 (2 x 10^-3) | 3 x 10^-3 (2 x 10^-3) | 3 x 10^-3 (2 x 10^-3) | 3 x 10^-3 (2 x 10^-3)
Ultimate Pressure – With gas ballast (total) | mbar (Torr) | 6 x 10^-3 (5 x 10^-3) | 6 x 10^-3 (5 x 10^-3) | 6 x 10^-3 (5 x 10^-3) | 6 x 10^-3 (5 x 10^-3) | 6 x 10^-3 (5 x 10^-3)
Connection flanges | DN | 25 KF | 25 KF | 25 KF | 40 KF | 40 KF
Ambient temperature | °C | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40
Noise Level (50 Hz) | dB(A) | ≤55 | ≤55 | ≤55 | ≤58 | ≤58
Oil Capacity | ml | 2400 | 2200 | 2100 | 4950 | 4300
Motor speed | rpm (50/60 Hz) | 1450/1750 | 1450/1750 | 1450/1750 | 1460/1760 | 1460/1760
Motor power | kW (50/60 Hz) | 0.7/0.85 | 0.7/0.85 | 0.7/0.85 | 2.2 | 2.2
Weight | kg | 37 | 38.5 | 39.5 | 99 | 100
Dimensions L x W x H | mm | 569 x 206 x 289 | 569 x 206 x 289 | 569 x 206 x 289 | 796 x 262 x 369 | 796 x 262 x 369


注意

• CRVproポンプは直結駆動の回転羽根式ポンプで、適切に使用すれば凝縮性蒸気の処理にガスバラストを利用できます。
• 性能は電源周波数（50 vs 60 Hz）および使用単位により異なります。モデル別の値は上の表を参照してください。

仕様

• モデル: CRVpro 48
• フリーエアー排気量 (50 Hz): 55.7 m3/h (≈928 l/min)
• フリーエアー排気量 (60 Hz): 39.4 CFM (1,113 l/min)
• 到達圧力 (ガスバラスト無し、部分): 3 x 10^-4 mbar (2 x 10^-4 Torr)
• 到達圧力 (ガスバラスト無し、全体): 3 x 10^-3 mbar (2 x 10^-3 Torr)
• 到達圧力 (ガスバラスト有り、全体): 6 x 10^-3 mbar (5 x 10^-3 Torr)
• 接続フランジ: 40 KF
• 使用周囲温度: 10–40 °C
• 騒音レベル (50 Hz): ≤58 dB(A)
• オイル容量: 4,950 ml
• モーター回転数: 1,460 / 1,760 rpm (50 / 60 Hz)
• モーター出力: 2.2 kW
• 重量: 99 kg
• 寸法 (L x W x H): 796 x 262 x 369 mm
