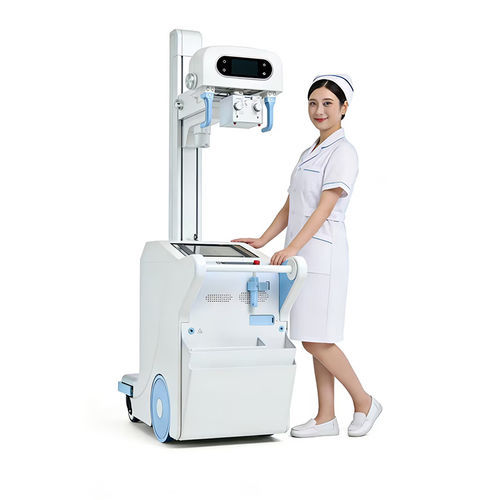

デジタル移動式X線撮影ユニット YSX-mDR50A
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- デジタル
詳細
概要
構成
フラットパネル検出器
高周波発生器
X線管
モバイルスタンド
コリメータ
DX Ray 診断ワークステーション
システム仕様
- YSX-mDR50Aは、臨床の移動撮影向けに設計された50 kWのモバイルデジタルX線システムです。ワイヤレス14"x17"フラットパネル検出器、高周波発生器、X線管、手動コリメータ、モバイルスタンド、バッテリ電源ユニットを統合しています。タブレットインターフェースはオプションです。
構成
- フラットパネル検出器 14"x17" — 数量: 1
- DX Ray 診断ワークステーション — 数量: 1
- 高周波発生器 — 数量: 1
- X線管 — 数量: 1
- コリメータ — 数量: 1
- モバイルスタンド — 数量: 1
- バッテリ電源ユニット — 数量: 1
- タブレット — オプション
フラットパネル検出器
- 型番: YSFPD-M1717V
- ブランド: Iray
- 技術: ワイヤレス a-Si フラットパネル検出器
- シンチレータ: CsI
- 画像サイズ: 430 mm × 430 mm (14"x17")
- 静止画ピクセルマトリクス: 3072 × 3072
- 画素サイズ: 139 μm
- 空間分解能: 3.6 lp/mm
- グレースケール深度: 16ビット
- 取得時間: ≤ 5 s
高周波発生器
- 定格出力: 50 kW
- kV範囲: 40–150 kV（1 kVステップ）
- mA範囲: 50–630 mA
- mAs範囲: 0.5–320 mAs
- 電源: 220 V / 110 V 単相
X線管
- 焦点: 0.6 / 1.2 mm
- 定格電圧: 150 kV
- 陽極タイプ: 回転陽極
- 陽極熱容量: 300 kHU
- 陽極角: 12°
モバイルスタンド
- 垂直移動範囲（柱に沿った管中心）: 580–1800 mm
- 伸縮側方移動範囲（柱側に沿った管中心）: 720–1220 mm
- スタンド柱の水平回転範囲: ±270°
- 管ユニットの傾斜角: -15°〜+90°
- 管ユニットの水平回転: ±90°
- コリメータの垂直軸回転範囲: ±90°
- モバイルスタンド寸法: 1240 mm × 580 mm × 1865 mm
コリメータ
- 制御: 手動
- フィルタ: 1.2 mm Al
- 照明: LEDランプ
DX Ray 診断ワークステーション
- 表示サイズ: 19 インチ
- ピクセルマトリクス: 1280 × 1024
- 患者管理: 手動登録、WORKLIST 自動照会対応
- 画像取得: 自動ウィンドウ調整、自動クロップ、自動送信
- 画像処理: 画像補正、反転、ウィンドウ幅/レベル調整、回転、スケーリング、復元
- 電子カルテ/レポート: 患者情報の自動読み込み
- フィルム印刷: DICOM 3.0 標準レーザーカメラ印刷対応
- DICOM 転送: DICOM 3.0 対応 PACS/ワークステーションへ送信可能
- インテリジェント電源切替: 充電中の露光をサポート
システム仕様
- 製品型番: YSX-mDR50A
- ブランド: YSENMED
- システム出力: 50 kW
- 管電圧範囲: 40–150 kV（1 kVステップ）
- 管電流: 50–630 mA
- mAs範囲: 0.5–320 mAs
- 電源: 220 V / 110 V 単相
- 検出器: 430 × 430 mm、3072 × 3072 ピクセル、画素 139 μm、解像度 3.6 lp/mm、16ビット
- 検出器取得時間: ≤ 5 s
- 管: 焦点 0.6/1.2 mm、回転陽極、陽極熱容量 300 kHU、陽極角 12°
- モバイルスタンド: 垂直/伸縮範囲および臨床ポジショニング用の多軸回転（上記参照）
- コリメータ: 1.2 mm Al フィルタ、手動制御、LEDランプ
- ワークステーション: 19" 表示、1280×1024 マトリクス、DICOM 3.0 対応、レーザーカメラ印刷
- 主要ソフト機能: 患者管理、高度な画像取得・処理、PACS への送信
