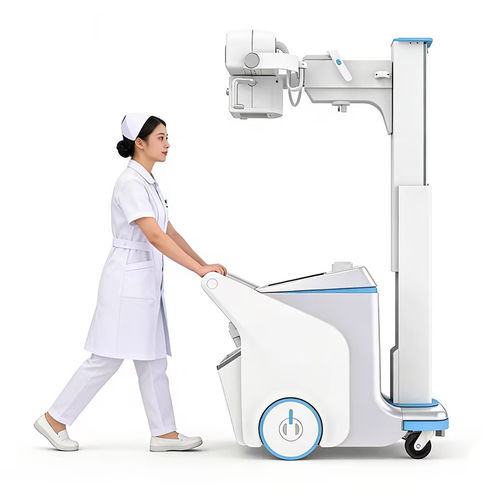

デジタル移動式X線撮影ユニット YSX-mDR50B

YSENMED YSX-mDR50B 50 kW 移動型デジタルX線装置は、無線a‑Si平面検出器、50 kW高周波発生器、回転陽極X線管、およびフル可動のモバイルスタンドを組み合わせた携行型透視ソリューションです。臨床環境での柔軟な撮影に対応します。

構成

• YSENMED YSTCQ-1417L — 平面検出器 430 mm × 430 mm（1台）
• YSENMED YSTX-3 — DX診断ワークステーション（1台）
• YSENMED YSFSQ-M50A — 高周波発生器 50 kW（1台）
• YSENMED YSMXZ1301 — X線管（1台）
• YSENMED YSXS-A1 — コリメータ（1台）
• YSENMED YSMTYD50 — モバイルスタンド（1台）
• バッテリー電源ユニット — （1台）
• タブレット — オプション

平面検出器 — 主要仕様

• 技術：無線 a‑Si 平面検出器
• シンチレータ：CsI
• 有効画像サイズ：430 mm × 430 mm
• 静止画ピクセルマトリクス：3072 × 3072 ピクセル
• 有効ピクセル数：940 万
• ピクセルサイズ：140 μm
• 空間分解能：3.5 lp/mm
• 出力グレースケール：16 bit
• 取得時間：≤ 7 s（標準）；オプション ≤ 6 s；プレビュー ≤ 3 s

高周波発生器 — 主要仕様

• 定格出力：50 kW
• kV 範囲：40–150 kV（1 kV ステップ）
• mA 範囲：50–630 mA
• mAs 範囲：0.5–320 mAs
• 入力電源：220 V / 110 V 単相

X線管 — 主要仕様

• 焦点：0.6 / 1.2 mm
• 最大電圧：150 kV
• 陽極タイプ：回転陽極
• 陽極放熱容量：300 kHU
• 陽極角：12°

モバイルスタンド — 主要仕様

• 垂直移動（管中心）：600 mm – 2100 mm
• 望遠（横方向）移動（管中心）：720 – 1220 mm
• スタンド柱の水平回転：±270°
• 管アセンブリ傾斜角：-15°〜+90°
• 管アセンブリ水平回転：±90°
• コリメータの垂直軸回転：±90°
• モバイルスタンド寸法：1240 mm × 580 mm × 1385 mm

コリメータ — 主要仕様

• 制御：手動
• フィルタ：1.2 mm Al
• 照明：LEDランプ

DX診断ワークステーション — 主な機能

• ディスプレイ：19インチ
• ピクセルマトリクス：3072 × 3072
• 患者管理：手動登録およびWORKLIST自動照会
• 画像取得：ウィンドウ自動調整、画像自動トリミングおよび転送
• 画像処理：補正、反転；表示：ウィンドウ幅/レベル調整、回転、スケーリング、復元
• 診療記録レポート：患者情報の自動読み込み
• フィルム印刷：DICOM 3.0 標準のレーザーカメラ印刷に対応
• DICOM 転送：DICOM 3.0 対応の任意の PACS/ワークステーションへ送信可能
• インテリジェント電源切替：充電中の露光をサポート

仕様 / 技術仕様

• 検出器有効面積：430 mm × 430 mm；マトリクス：3072 × 3072；有効ピクセル：940 万；ピクセルサイズ：140 μm；16 ビット
• 検出器取得時間：≤ 7 s（標準）；オプション ≤ 6 s；プレビュー ≤ 3 s
• 発生器出力：50 kW；kV 40–150 kV；mA 50–630 mA；mAs 0.5–320 mAs
• 入力電源：220 V / 110 V 単相
• X線管：回転陽極、焦点 0.6/1.2 mm、150 kV、陽極放熱容量 300 kHU、陽極角 12°
• スタンド移動・回転範囲：垂直 600–2100 mm；望遠 720–1220 mm；柱回転 ±270°；管傾斜 -15°〜+90°；水平回転 ±90°
• コリメータ：手動制御、1.2 mm Al フィルタ、LED 照明
• ワークステーション：19" ディスプレイ、DICOM 3.0 対応、自動画像処理およびレポート機能
