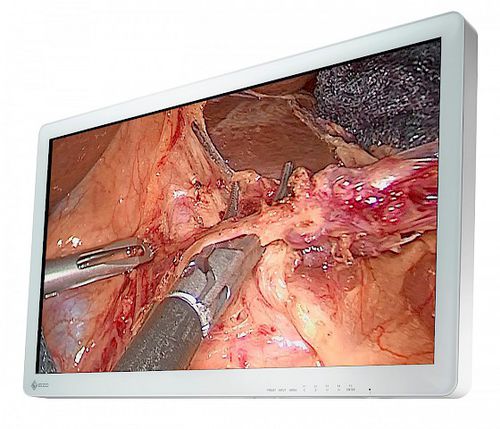

Monitor cirúrgico CuratOR® EX3220

médico-hospitalarpara endoscopiaFull HD

Visão geral
O CuratOR EX3220 é um monitor cirúrgico de 31,5 polegadas em formato widescreen com resolução Full HD (1920 x 1080) e painel IPS, projetado para reproduzir com fidelidade imagens de endoscopia e microscópio operatório. Conta com retroiluminação LED eficiente, brilho típico de 650 cd/m² e relação de contraste de 1400:1 para visualização precisa na sala de operações.

Principais características

• Alta luminosidade (650 cd/m²) e painel IPS para amplos ângulos de visualização
• Grau de proteção frontal IP45 (dispositivo IP32)
• Design fino e sem ventoinha para operação silenciosa e fácil desinfecção
• Frente totalmente plana com painel de proteção e cantos arredondados para higiene e segurança
• Rotação e espelhamento de imagem a 180°
• Picture-by-Picture (PbyP) e Picture-in-Picture (PiP) para visualização simultânea de múltiplas fontes
• Ajustes de exibição independentes por entrada (gamma 1,8–2,6 ou modo DICOM® Preset)
• Suporte a múltiplos sinais de entrada/saída com loop-through e montagem VESA padrão

Exibição e imagem
O EX3220 utiliza um painel LCD IPS com retroiluminação LED para cores consistentes e amplos ângulos de visão (178°/178°). Suporta cor em 10 bits via SDI e 8 bits para outros sinais, oferecendo reprodução precisa das imagens cirúrgicas. O tempo de resposta típico é de 16 ms (preto‑branco‑preto). Os modos de exibição incluem ajuste de gamma e modo DICOM® Preset para visualização médica em escala de cinza.

Design e higiene
A frente é totalmente plana e protegida por um painel de segurança; os cantos arredondados reduzem interferências com equipamentos adjacentes. O monitor atinge IP45 na frente e IP32 na unidade completa. Uma cobertura de cabos mantém as ligações organizadas, aumentando a segurança e a higiene na sala de operações. O design sem ventoinha elimina aberturas de ventilação para simplificar a limpeza e reduzir distúrbios no fluxo de ar.

Usabilidade e funcionalidades

• Gire ou espelhe a imagem 180° para alinhá‑la à linha de visão do cirurgião e assistentes
• Modos PbyP e PiP com tamanho e posição ajustáveis das fontes secundárias
• Na exibição dupla, cada fonte pode usar parâmetros de exibição independentes (gamma 1,8–2,6 ou modo DICOM® Preset)
• GPI e RS-232C permitem controlo externo da seleção de entrada e da rotação do ecrã para integração com sistemas cirúrgicos

Acessórios fornecidos (típicos)

• Cabo de alimentação AC
• Adaptador AC
• Parafusos para adaptador VESA x8
• Cobertura de cabos
• Disco de utilitários (manual de instalação em PDF) e instruções de uso (podem variar por país)

Especificações técnicas

• Modelo: CuratOR EX3220
• Variações de modelo: EX3220-WT: sem suporte
• Cor do gabinete: Branco
• Tipo de painel: IPS com painel de proteção
• Retroiluminação: LED
• Tamanho: 80,1 cm / 31,5"
• Resolução nativa: 1920 x 1080 (16:9)
• Tamanho de imagem visível (H x V): 698 x 393 mm
• Pitch de pixel (H x V): 0,364 x 0,364 mm
• Cores de display: 10 bits (SDI) – até 1,07 bilhões; 8 bits – 16,77 milhões
• Ângulos de visão (H / V, típ.): 178° / 178°
• Brilho (típ.): 650 cd/m²
• Relação de contraste (típ.): 1400:1
• Tempo de resposta (típ.): 16 ms (preto‑branco‑preto)
• Gama de cores (típ.): sRGB
• Entradas: BNC (3G‑SDI) x2, DVI‑D x2 (HDCP 1.4), D‑Sub 15 pinos (mini), BNC (RGB C‑Sync ou Component), S‑Video, BNC (Composite)
• Saída / Loop through: BNC (3G‑SDI) x2, DVI‑D, BNC (RGB C‑Sync ou Component), S‑Video, BNC (Composite)
• Frequência de varredura digital (H / V): 15–75 kHz / 24–60 Hz
• Frequência de varredura analógica (H / V): 15–80 kHz / 24–85 Hz
• Formatos de sincronização: Separate, Composite, Sync on green
• Requisitos de alimentação: AC 100–240 V, 50/60 Hz
• Consumo máximo: 97 W
• Saída de alimentação: DC 5 V, 1 A
• Exibição simultânea: Picture-by-Picture (2 PbyP), Picture-in-Picture (PiP)
• Idiomas OSD: inglês, alemão, francês, italiano, espanhol, sueco, japonês, chinês simplificado, chinês tradicional
• Conectores de comunicação: RS-232C, GPI
• Outras funções: rotação 180°, espelhamento
• Grau de proteção: IP45 (frontal), IP32 (traseira)
• Peso líquido (sem suporte): 9,9 kg
• Espaçamento de orifícios VESA: 200 x 200 mm (M6, profundidade 7–10 mm), 100 x 100 mm (M4, profundidade 5–9 mm)
• Certificações e normas: CE / UKCA (dispositivo médico), ANSI/AAMI ES60601-1, CAN/CSA‑C22.2 No. 60601-1, IEC/EN60601-1, VCCI‑A, FCC‑A, CAN ICES‑3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS; classificação FDA: Classe I
