Manifold para gases médicos SIMPLEX MMR

para hospitalmanual

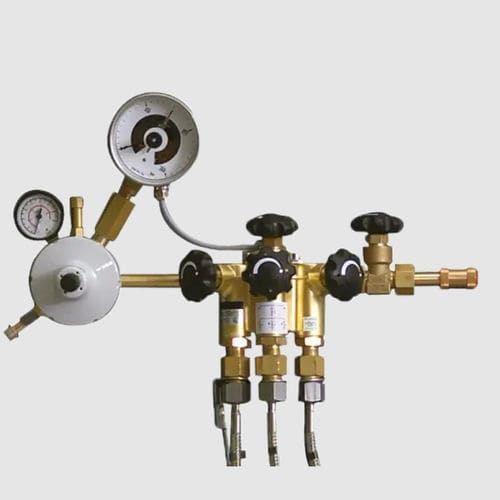

O colector de gás Simplex MMR é adequado para cuidados de saúde em que a necessidade de capacidade é limitada, como laboratórios e pequenas clínicas de cuidados de saúde, veterinários, etc. Este colector de gás é composto por apenas um grupo de garrafas. O regulador está montado na unidade de recolha. Cada ligação de entrada tem um filtro, uma válvula anti-retorno e uma válvula de fecho. Esta disposição permite a utilização de uma garrafa de cada vez. A fim de obter uma pressão de saída estável, este colector de gás está equipado com um regulador de duas fases pré-definido. No lado da alta pressão do regulador existe um manómetro de contacto cujo sinal pode ser transmitido a uma unidade de alarme. ESPECIFICAÇÕES O SIMPLEX MMR INCLUI OS SEGUINTES COMPONENTES: Colector de garrafas de gás Simplex MMR Tubo colector Bloco Manyflow para três mangueiras Kits de evacuação de gás para o tubo colector PARA UM SIMPLEX MMR COMPLETO, ADICIONAR: Alarme de gás Válvula de alívio de pressão com activação manual Mangueiras de alta pressão com cabo de segurança Suportes de fixação da garrafa (incluídos no conjunto de tubos colectores de garrafas de gás) Placas de identificação do gás Válvula de descompressão DADOS TÉCNICOS Gases:O2, Ar, N2, Ar, N2O, CO2 (todos os gases medicinais) Caudal nominal:30 m3/h Pressão nominal de entrada:200 bar (20 000 kPa) Pressão nominal de saída:5 bar (gama de regulação 4-5 bar) Ligação de entrada:W21,8×1/14 "M Ligação de saída:G3/8 "M Válvula de alívio de pressão:6 bar Válvula de alívio de pressão dimensão do tubo:∅ 8 mm Ligação das válvulas de purga: W21,8×1/14 "M + tubo ∅ 15 mm Estado regulamentar: Em conformidade com a Directiva 93/42/CEE relativa aos dispositivos médicos Em conformidade com a norma EN ISO 7396-1 (Sistemas centrais de abastecimento de gás) Em conformidade com a norma EN 60601-1-2 (compatibilidade electromagnética) Presente SIS HB 370 e HTM 02-01
