Manifold para gases médicos MC25
de aprovisionamentode comutação

manifold para gases médicos
manifold para gases médicos
Guardar nos favoritos
Comparar


Características

Aplicações
para gases médicos
Especificações
de aprovisionamento

Descrição

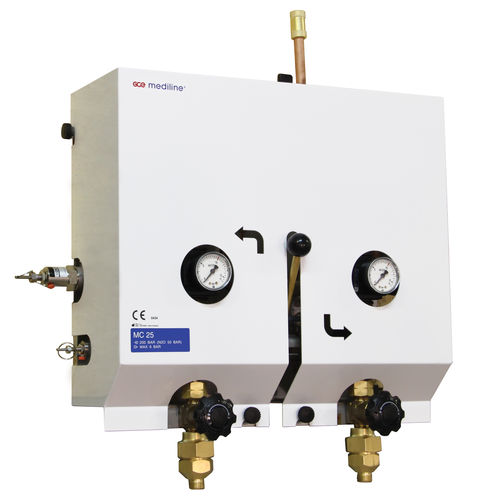

O colector de gás MC25 tem uma capacidade de 25 m3/h e destina-se principalmente a hospitais de pequena e média dimensão. A pressão do botijão de gás é regulada em duas etapas. A comutação entre o lado de operação e o lado de reserva é feita automaticamente sem qualquer diferença na pressão de operação. O sinal de alarme vem dos pressostatos para a unidade de alarme. Os sinais de alarme da unidade de alarme podem ser encaminhados diretamente para uma mesa de monitoramento. O controle das funções e a manutenção podem ser realizados sem interrupção no fornecimento de gás. ESPECIFICAÇÃO O MC25 INCLUI OS SEGUINTES COMPONENTES: Coletor de gás MC25 Alarme de gás incluindo fornecimento de energia Kits de evacuação para tubos colectores Válvula de corte para linha de distribuição Filtros HP Tubo colector para cilindro 2×1 PARA UM MANIFOLD MC25 COMPLETO: Conjunto de tubagem colectora de alta pressão (válvulas de alta pressão, filtros e válvulas anti-retorno) Mangueiras de alta pressão com fio de segurança Suportes de retenção dos cilindros (incluídos no conjunto de tubos colectores dos cilindros de gás) Sinal do nome do gás DADOS TÉCNICOS Gases: - O2, Ar, N2, N2O, CO2, (todos os gases medicinais) Fluxo nominal: - 25 m3/h Pressão nominal de entrada: - 200 bar (20 000 kPa) Pressão nominal de saída: - 4,5 bar (faixa de ajuste 0,5-6 bar) Ligação de entrada: - W21,8×1/14 "M Ligação de saída: - G1/2 "M + tubo em peça soldada ∅ 10, ∅ 15 mm Válvula de alívio de pressão de saída: - 6,8 bar Válvula de alívio de pressão intermédia: - 17 bar Dimensão do tubo da válvula de alívio de pressão: - ∅ 15 mm

---
