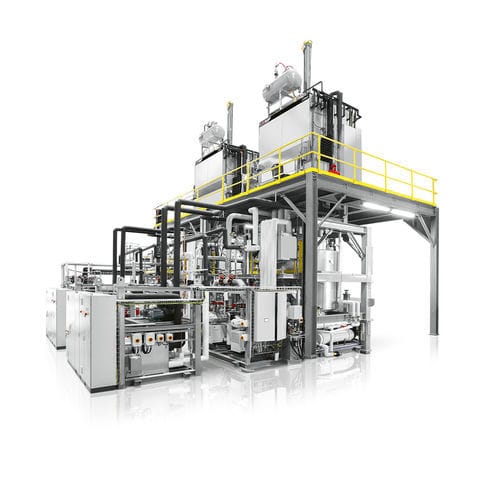

Liofilizador para a indústria farmacêutica LYOMAX Series

para pesquisapara pesquisa e desenvolvimentode produção

Visão geral
A série IMA Life LYOMAX é uma gama configurável de liofilizadores farmacêuticos (freeze dryers) para I&D e produção de injetáveis estéreis liofilizados. Suporta controlo de processo rigoroso, desenvolvimento rápido de ciclos e conformidade com normas globais (GAMP, cGMP, FDA). Opções incluem refrigeração HFC ou LN2, várias disposições de condensador e sistemas de carga automatizados.

Principais características

• Tamanhos das máquinas: área de embalagem de frascos de 1 a 100 m2 (LYOMAX 1 → LYOMAX 40).
• Configurações: condensador integral ou externo, projeto em dois andares e pass‑through; engenharia sob medida disponível.
• Refrigeração: compressores recíprocos semi‑herméticos ou de parafuso em dois estágios (Bitzer, Mycom); opções LN2.
• Capacidade de arrefecimento: prateleiras até aprox. −55 / −70 °C; condensador até aprox. −75 / −120 °C conforme refrigerante e configuração.
• Carregamento/descarregamento: sistemas integrados manuais, semi‑automáticos ou totalmente automáticos.
• Controlo de vácuo: manómetros de capacitância para medição e controlo precisos.
• Controlo de nucleação: sistema estéril LN2 KRYOSEQ® para nucleação controlada e padronizada.

Prateleiras
Tecnologia de prateleiras FUSION™ / FUSION PLUS™: prateleiras patenteadas, mais leves e com transferência térmica melhorada e maior fiabilidade do processo em relação às prateleiras convencionais.

Dados técnicos (exemplos de modelos)

• LYOMAX 1 — Prateleiras: 5; Área de frascos (manual): 1,4 m2 (455 × 615 mm); Carregamento auto: N/A; Capacidade condensador: 28 kg @12,7 mm gelo; Compressores: 2 × 5 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 3 — Prateleiras: 5; Área (manual): 2,8 m2 (615 × 916 mm); Auto: 2,6 m2 (615 × 837 mm); Condensador: 70 kg; Compressores: 2 × 8 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 5 — Prateleiras: 6; Área (manual): 5,0 m2 (916 × 916 mm); Auto: 4,6 m2 (916 × 837 mm); Condensador: 97 kg; Compressores: 2 × 12 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-1.
• LYOMAX 7 — Prateleiras: 7; Área (manual): 7,8 m2 (916 × 1.220 mm); Auto: 7,3 m2 (916 × 1.141 mm); Condensador: 143 kg; Compressores: 2 × 16 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 10 — Prateleiras: 9; Área (manual): 10,0 m2 (916 × 1.220 mm); Auto: 9,4 m2 (916 × 1.141 mm); Condensador: 194 kg; Compressores: 2 × 20 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 15 — Prateleiras: 10; Área (manual): 14,5 m2 (1.220 × 1.220 mm); Auto: 13,9 m2 (1.220 × 1.141 mm); Condensador: 273 kg; Compressores: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 2 × 23T-1.
• LYOMAX 20 — Prateleiras: 11; Área (manual): 20,5 m2 (1.220 × 1.524 mm); Auto: 19,4 m2 (1.220 × 1.445 mm); Condensador: 375 kg; Compressores: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 1 × 80T-0.
• LYOMAX 25 — Prateleiras: 14; Área (manual): 26,0 m2 (1.220 × 1.524 mm); Auto: 24,6 m2 (1.220 × 1.445 mm); Condensador: 476 kg; Compressores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 30 — Prateleiras: 13; Área (manual): 30,2 m2 (1.524 × 1.524 mm); Auto: 28,6 m2 (1.524 × 1.445 mm); Condensador: 552 kg; Compressores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 35 — Prateleiras: 13; Área (manual): 36,3 m2 (1.524 × 1.830 mm); Auto: 34,7 m2 (1.524 × 1.751 mm); Condensador: 635 kg; Compressores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 40 — Prateleiras: 15; Área (manual): 41,8 m2 (1.524 × 1.830 mm); Auto: 40,0 m2 (1.524 × 1.751 mm); Condensador: 731 kg; Compressores: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 2 × 80T-0.

Notas e conformidade
Gama configurável desde unidades R&D a plantas de produção. Opções de refrigeração HFC ou LN2; concebido para aplicações farmacêuticas estéreis e alinhado com GAMP, cGMP e FDA.

Características / especificações técnicas

• Intervalo de máquinas: 1–100 m2 área de embalagem de frascos; múltiplos modelos LYOMAX.
• Opções de refrigeração: compressores semi‑herméticos/parafuso (Bitzer, Mycom) ou LN2.
• Intervalos de arrefecimento: prateleiras ≈ −55/−70 °C; condensador ≈ −75/−120 °C conforme configuração.
• Capacidades de condensador: dependentes do modelo (≈28–731 kg @12,7 mm gelo).
• Tecnologia de prateleiras: FUSION™ / FUSION PLUS™.
• Nucléação: KRYOSEQ® LN2 estéril.
• Controlo de vácuo: manómetros de capacitância.
• Carregamento: sistemas integrados manuais, semi‑automáticos ou automáticos.
• Projeto regulamentar: adequado para ambientes GMP e requisitos de licenciamento globais.
