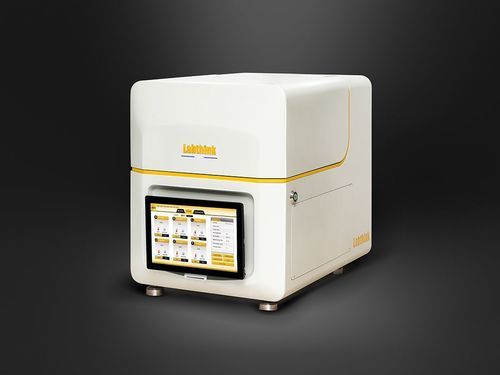

Aparelho para teste de pressão de gás C206H

OTRde laboratórioautomático

O C206H é um sistema de ensaio da taxa de transmissão de oxigénio (OTR) baseado no método de sensor coulométrico (em conformidade com ASTM D3985), concebido para medições automatizadas e de alta precisão da permeabilidade ao oxigénio em filmes, chapas, papel e outros materiais de embalagem.

Características do produto

• Sensor coulométrico: Sensor Labthink ao nível de ppb com faixa de medição alargada; desenho intrínseco que não exige calibração de rotina; vida útil cerca de 3 vezes superior à dos sensores convencionais; aviso de sobre‑faixa e proteção automática integrados.
• Dados precisos: Câmara de ensaio em forma de cúpula com circulação de ar a 360° e tecnologia de temperatura constante para melhor estabilidade térmica; sensor de humidade de alta precisão integrado para monitorização em tempo real; controlo automático de caudal de ar, temperatura e humidade relativa para maior precisão de medição.
• Alta eficiência: Seis células de ensaio independentes (área padrão 50 cm²) permitem testar simultaneamente múltiplas amostras em condições idênticas; fixação automática das amostras garante força de aperto constante e melhor estanqueidade.
• Controlo inteligente: Tablet táctil de 12" com Windows 10 para operação intuitiva; modo de ensaio automático (inserir temperatura e humidade e iniciar com um clique); tampa da câmara abre/fecha automaticamente com alertas sonoros e visuais.
• Seguro e fiável: Computador industrial integrado para estabilidade operacional e segurança do armazenamento de dados; sensores ópticos inteligentes com alarmes; componentes de fabricantes de renome mundial.
• Economia de espaço: Largura do instrumento reduzida para cerca de 1/3 das soluções tradicionais de seis células, optimizando o espaço laboratorial.
• Funções avançadas: Modo profissional com opções de controlo flexíveis e saídas de curvas (OTR, coeficiente de transmissão, temperatura, humidade); faixa de teste ultra‑larga e faixa de temperatura estendida opcionais; purificador de gás GP‑01, DataShield™, suporte GMP e conformidade CFR21 Part11 opcionais.

Princípio do ensaio

• A amostra pré‑condicionada é fixada na célula de ensaio; por um lado circula oxigénio/ar e por outro nitrogénio de alta pureza. As moléculas de oxigénio que atravessam a amostra são conduzidas até ao sensor coulométrico, que analisa o sinal e calcula a taxa de transmissão de oxigénio e parâmetros associados.

Normas

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Aplicações

• Filmes: Filmes plásticos, laminados papel‑plástico, filmes coextrudidos, filmes aluminizados, folha de alumínio, compósitos com foil e filmes reforçados.
• Chapas: Chapas PP, PVC, PVDC, foils metálicos, almofadas de borracha, pastilhas de silicone e outros materiais em chapa.

Especificações técnicas

• Modelo: C206H
• Faixa de ensaio (área padrão 50 cm²): 0.02 – 200 cc/(m²·day)
• Faixa alargada (personalizável, área padrão 50 cm²): 0.02 – 400000 cc/(m²·day)
• Faixas opcionais (MASK 5 cm² / MASK 1 cm²): 0.2 – 2000 / 1 – 10000 cc/(m²·day)
• Resolução: 0.01 cc/(m²·day)
• Repetibilidade: 0.02 cc/(m²·day) ou 1% (aplica‑se o valor mais elevado)
• Temperatura de ensaio: 15 – 50 °C (5 – 60 °C opcional)
• Variação de temperatura: ±0.15 °C
• Humidade de ensaio: 0% ou 5 – 90% RH ±2% (dentro da faixa de temperatura padrão)
• Células de ensaio: 6 células independentes
• Tamanho da amostra: 4.6" × 4.6" (11.7 cm × 11.7 cm)
• Espessura máxima da amostra: ≤ 120 mil (≈3 mm)
• Área de ensaio padrão: 50 cm²
• Fornecimento de gás (não incluído): Azoto 99.999%, Oxigénio 99.5%
• Pressão de gás requerida: ≥ 40.6 PSI / 280 kPa
• Porta de gás: tubo metálico 1/8" (tubo PU Ø6 mm incluído)
• Dimensões do instrumento: 23.6" H × 19.2" W × 25.9" D (60 × 49 × 66 cm)
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Peso líquido: ≈ 220 lb (100 kg)
• Configuração padrão: unidade principal, tablet 12" táctil, recolhedor de amostras, massa de vácuo, tubo PU Ø6 mm
• Opções / acessórios: purificador de gás GP‑01, compressor de ar, DataShield™, suporte GMP e conformidade CFR21 Part11 (opcional)
