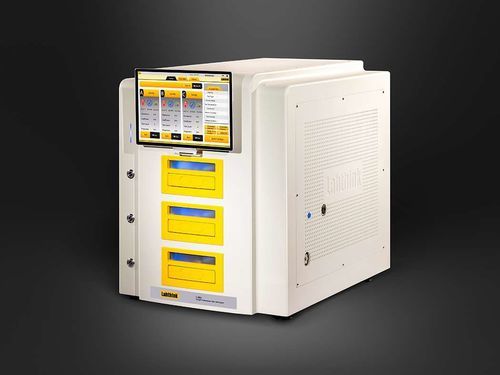

Aparelho para teste OTR C203H

de calibraçãoquímicopara dispositivos médicos

Visão geral
O sistema de teste de taxa de transmissão de oxigénio C203H (OTR) é um equipamento de ensaio por método de pressões iguais baseado em sensor coulométrico, conforme ASTM D3985. Projetado para medições OTR de alta precisão em filmes, chapas e materiais barreira usados nas indústrias alimentar, farmacêutica, dispositivos médicos, químico, fotovoltaico e eletrónica. Suporta materiais de barreira média a alta e oferece testes paralelos e operação automatizada para maior produtividade.

Características do produto

• Sensor coulométrico
  • Sensor Labthink com deteção a nível ppb para limites de detecção muito baixos.
  • Leitura em valor absoluto conforme ASTM D3985; sem necessidade de calibração de rotina.
  • Vida útil prolongada (≈3× sensores convencionais) com alarme de sobrecarga e proteção automática.
• Dados precisos e estáveis
  • Tecnologia de circulação de ar 360° com temperatura constante para melhor estabilidade térmica.
  • Sensores de temperatura e humidade de alta precisão para monitorização e registo em tempo real.
  • Controlo automático de fluxo, temperatura e humidade relativa durante os ensaios; repetibilidade até 0.01 cc/(m2·day).
• Design eficiente de três células
  • Três células de ensaio independentes (área padrão 50 cm²) para testes paralelos e dados independentes por amostra.
  • Testes simultâneos de três amostras nas mesmas condições aumentam a produtividade por ciclo.
  • Abertura/fecho e fixação automáticos das amostras para força de aprisionamento consistente e vedação melhorada.
• Operação inteligente
  • Painel táctil Windows de 12" para operação e entrada de parâmetros.
  • Modo automático: definir temperatura e humidade e iniciar com uma tecla para ensaios desassistidos.
  • Células tipo gaveta com entrada/saída automática e avisos sonoros/visuais.
• Segurança e fiabilidade
  • Arquitetura com computador industrial embebido para reduzir falhas e proteger o armazenamento de dados.
  • Sensores óticos e alarmes sonoros/visuais para operação segura.
  • Componentes de marcas reconhecidas para desempenho estável.
• Funções e opções
  • Modos de ensaio profissionais e funções de controlo flexíveis para I&D e CQ.
  • Saídas: curva OTR, coeficiente de transmissão de oxigénio, curvas de temperatura e humidade.
  • Intervalos de ensaio e temperatura amplos e personalizáveis.
  • Opcional: unidade de purificação GP-01 para gás portador sem oxigénio e DataShield™ para gestão de dados.

Princípio de ensaio

• A amostra é fixada entre duas câmaras; num lado circula ar/oxigénio e no lado oposto circula azoto de alta pureza. O oxigénio difunde através da amostra para o fluxo de azoto e é transportado até ao sensor coulométrico, que mede a concentração e permite o cálculo do OTR.

Normas de referência

• ASTM D3985
• ASTM F1307
• ASTM F1927 (opcional)
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Aplicações de ensaio

• Filmes - Ensaios OTR para filmes plásticos, filmes compósitos papel-plástico, filmes coextrudidos, filmes aluminizados, filmes compósitos com folha de alumínio, compósitos com fibra de vidro/alumínio e materiais semelhantes.
• Folhas/chapas - Ensaios OTR para chapas PP, PVC, PVDC, folhas metálicas, chapas de borracha, chapas de silício e outros materiais em chapa.

Especificações técnicas (resumo)

• Modelo: C203H
• Área padrão de ensaio: 50 cm² (por célula)
• Faixa de ensaio (50 cm²): 0.01–200 cc/(m²·day); opcional 0.005–200; expansível até 400000 cc/(m²·day)
• Áreas alternativas: 5 cm² (0.1–2000 opcional); 1 cm² (0.5–10000 opcional)
• Resolução: 0.0001 cc/(m²·day)
• Repetibilidade: 0.01 cc/(m²·day) ou 1 %, conforme valor maior
• Temperatura: 15–50 °C padrão; 5–60 °C opcional; flutuação ±0.05 °C
• Humidade: lado O2 0%, 5–90 % ±1 %; lado do gás portador 0%, 5–90 % ±2 %
• Células: 3 células independentes de 50 cm²
• Tamanho da amostra: 4.4" x 4.4" (11.2 cm × 11.2 cm); espessura ≤ 120 mil (3 mm)
• Gases: N2 99,999 %, O2 99,5 % (fornecidos pelo comprador)
• Pressão da fonte de ar: ≥ 40.6 PSI / 280 kPa
• Interface: tubo metálico 1/8"
• Dimensões: ≈ 60 cm × 50 cm × 70 cm
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Peso líquido: ≈ 100 kg (220 lbs)
• Configuração padrão: unidade principal, tablet, amostrador, massa de vácuo, tubo PU Ø6 mm
• Opções: GP-01 Purificador de Gás, DataShield™, opções GMP/CFR21 Part 11, compressor de ar
