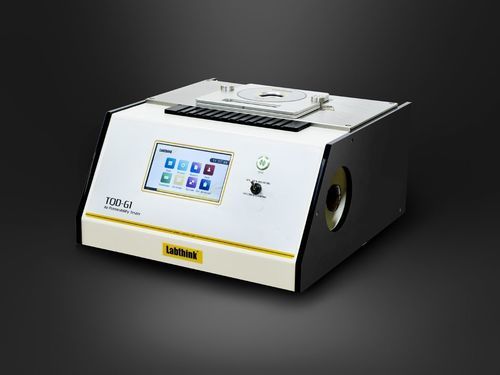

Aparelho para teste de controle TQD-G1A

de fluxo de arde permeabilidadede ar comprimido

Visão geral

O TQD-G1A é um equipamento para medir permeabilidade ao ar e resistência ao fluxo de materiais de interiores automotivos e uma ampla gama de materiais porosos, suportando controle de qualidade e requisitos práticos de aplicação. Materiais típicos: espuma de poliuretano, PVC, couro, têxteis, não tecidos, membranas, esponja, carpete, papel e couro.

Características do produto

• Dois métodos de medição selecionáveis: diferença de pressão constante (Método B) e fluxo constante (Método A).
• Sensores eletrônicos de fluxo de ar e pressão de alta precisão para dados de ensaio confiáveis.
• Sistema de bomba de vácuo importada, livre de manutenção, integrado para estabilizar o fluxo de ar.
• Fixador de amostra profissional com prensagem pneumática para força de aperto consistente e operação segura e rápida.
• Tela sensível ao toque industrial colorida de 7" e interface tipo desktop para operação intuitiva.
• Calendário integrado, alternância multilíngue e gestão de permissões em vários níveis.
• Impressora micro-agulha opcional para saída e arquivamento de resultados.
• Interface RS232 opcional para transmissão de dados ao computador.

Princípio de ensaio

• Método A: Estabelece-se um fluxo constante verticalmente através da amostra; mede-se a diferença de pressão resultante e calcula-se a resistência ao fluxo e parâmetros relacionados.
• Método B: Mantém-se uma diferença de pressão constante sobre a amostra; mede-se o fluxo de ar que passa por uma área definida em determinado tempo para calcular a permeabilidade e parâmetros relacionados.

Normas

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117.

Aplicações

• Aplicações básicas

  • Materiais de interiores automotivos: medição da permeabilidade e resistência ao ar para poliuretano, PVC, couro, têxteis e não tecidos.
  • Materiais poliméricos elásticos porosos: ensaios de permeabilidade para espumas e materiais similares.
  • Têxteis: ensaios de permeabilidade para tecidos e não tecidos.
  • Couro e artigos de couro: ensaios de permeabilidade para materiais em couro.
• Aplicações estendidas

  • Papel: ensaios de permeabilidade para lenços, papel higiênico e outros produtos de papel.
  • Máscaras: testes de resistência à ventilação e diferença de pressão para vários tipos de máscaras.

Especificações técnicas

• Parâmetros de ensaio (TQD-G1A): Faixa de pressão diferencial 0–1000 Pa; resolução 0,1 Pa; precisão 0,25%; faixa de medição de fluxo 0–30 L/min; resolução 0,1 L/min; precisão 2%.
• Detalhes técnicos: Nº de células de teste: 1; tamanho da amostra: 2" x 2" (5 cm × 5 cm); espessura da amostra: ≤40 mil (≈1 mm); área de teste: 20 cm² (outras dimensões personalizáveis); gás: ar comprimido limpo (fonte de ar fornecida pelo usuário); pressão recomendada da fonte de ar: 72.5 PSI / 500 kPa (observação: a entrada pode exigir ≥79.7 PSI / 550 kPa, fluxo de saída recomendado >120 L/min); tamanho da interface: tubo de poliuretano Φ8 mm; dimensões: 12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm); alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz; peso líquido: 55 lbs (≈25 kg).
• Configuração do produto: Padrão: unidade principal, um conjunto de fixadores e tubo de poliuretano Φ8 mm. Opcionais: software para PC, compressor de ar. A fonte de ar deve ser fornecida pelo usuário.
