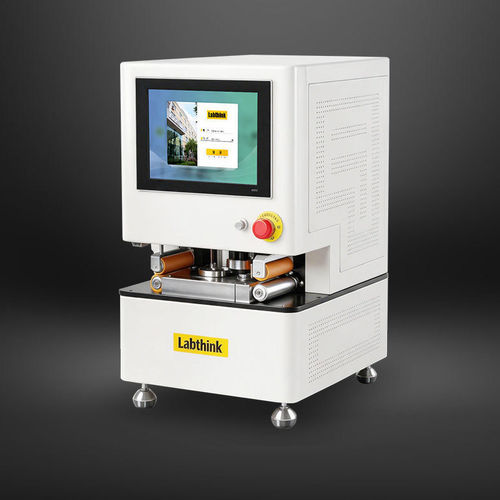

Aparelho para teste de umidade C910H

de pressãode temperaturade fluxo de ar

Visão geral
O C910H aplica o método volumétrico para permeabilidade a gases e princípios mecânicos para medição de resistência à perfuração e espessura. Projetado para medições laboratoriais de permeabilidade ao ar, resistência à perfuração e espessura de separadores de baterias e filmes poliméricos relacionados.

Características do produto

• Método volumétrico totalmente automático e de alta precisão
  • Medição automática do volume de ar que passa pela amostra, substituindo métodos manuais com cilindro deslizante.
  • Controle de pressão automático com precisão melhor que 0,01 kPa.
  • Pressão de ensaio configurável via software.
• Medição de espessura por contacto
  • Cabeça de medição esférica em carboneto cimentado para alta resistência ao desgaste.
  • Durabilidade ao deslizamento > 100 milhões de ciclos.
  • Sensor com escala linear de grade fotoelétrica transmissiva.
• Medição mecânica de resistência à perfuração
  • Precisão de força superior à classe 0,5 com alta repetibilidade.
  • Sistema servo, fuso de esferas de precisão, ajuste contínuo de velocidade e controlo de alta precisão.
  • Abertura pneumática da amostra para força de aperto consistente e menor tempo de operação.
• Medição integrada com alimentação automática
  • Deteção combinada de permeabilidade, perfuração e espessura para melhorar o rendimento.
  • Função de digitalização para identificação e registo automáticos de amostras.
  • Conceito de posicionamento duplo que reduz desvios na alimentação das amostras.
• Controlo inteligente e desempenho fiável
  • Tablet integrado 12,1" com ecrã tátil e Windows.
  • Componentes chave de fornecedores internacionais reconhecidos.
  • Monitorização automática de temperatura e humidade ambiente com registo em tempo real.
  • Exibição de permeabilidade suporta várias unidades (ex. s/100 mL, μm/(Pa·s)).
  • Software com gestão de permissões multilível e trilha de auditoria (opcional).

Princípio de ensaio
A permeabilidade ao ar é medida sob temperatura, humidade e pressão atmosférica controladas. O ensaio regista o tempo necessário para 100 mL de ar atravessarem uma área de 6,45 cm² da amostra sob uma pressão aplicada de 1,21 kPa.

Normas de referência
ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655

Aplicação de ensaio (aplicações básicas)
Permeabilidade ao ar — Adequado para separadores de baterias, filmes respiráveis e materiais poliméricos relacionados.
Espessura — Adequado para medição de espessura de separadores e materiais relacionados.
Resistência à perfuração — Adequado para ensaios de resistência à perfuração de separadores e materiais relacionados.

Parâmetros técnicos (itens principais)

• Modelo: C910H
• Faixa de permeabilidade: s/100 mL 30–1500 ; μm/(Pa·s) 0,1–4
• Resolução de volume: 0,001 mL ; precisão de volume: 1%
• Faixa de pressão: 0–2 kPa ; precisão de pressão: 0,01 kPa
• Faixa de espessura: 0–2 mm ; resolução: 0,1 μm ; repetibilidade: 0,5 μm
• Faixa de perfuração: 0,1–50 N ; resolução: 0,001 N ; precisão de força: ±0,5%
• Velocidade de ensaio: 0–500 mm/min ; precisão de velocidade: ±0,5%

Especificações técnicas (selecionadas)

• Célula de ensaio: 1 conjunto
• Tamanho da amostra: 4" × 40" (10 cm × 100 cm)
• Espessura da amostra: ≤ 80 mil (2 mm)
• Área de medição: 1 in² (6,4 cm²)
• Cabeça de medição de espessura: Φ3 mm (esférica) ; pressão cabeça < 0,8 N
• Diâmetro interior do acessório de perfuração: Φ50 mm ; agulha: Φ1 mm
• Fonte de ar: ar seco (fornecido pelo utilizador) ; pressão: 72,5–101,5 PSI / 0,5–0,7 MPa ; port: mangueira PU Φ6 mm
• Dimensões: 76 × 45 × 55 cm
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Peso líquido: 85 kg

Configuração padrão & opções

• Padrão: unidade principal, tablet integrado, software profissional, mangueira PU Φ6 mm.
• Opções: compressor de ar ; CFR 21 Part 11 ; requisitos de sistema informático GMP ; DataShield™ (opcional).

Notas
Todos os parâmetros foram medidos no laboratório Labthink por operadores profissionais nas condições exigidas. Labthink reserva-se o direito de alterar especificações e aparência sem aviso prévio.

Características / especificações técnicas

• Modelo: C910H
• Ensaios integrados: permeabilidade volumétrica, resistência à perfuração mecânica, espessura por contacto
• Interface: tablet tátil 12,1" com Windows ; software profissional ; opções GMP/CFR21/DataShield™
