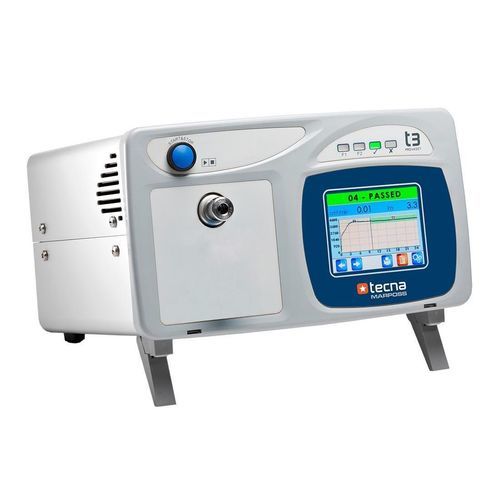

Testador de estanqueidade para válvulas T3D

para contêinerespara embalagenspara verificação do estado das juntas

Visão geral do produto
O T3D é um detector de fugas por método de diferença de pressão que mede a diferença de pressão entre a peça em ensaio e uma amostra de referência para reduzir o tempo de teste e aumentar a sensibilidade.

Descrição
O ecrã tátil resistivo de 3,5" TFT proporciona visualização em tempo real dos testes e programação simplificada. A elevada resolução de medição e precisão, em conjunto com o controlo eletrónico da pressão de enchimento, permitem realizar ensaios de fuga, testes destrutivos de ruptura, verificações de abertura de válvulas de segurança, controlo volumétrico, testes de obstrução e ensaios em "campânula" em produtos selados por método de interceção. O controlo de automação externa, as interfaces com leitores de códigos de barras e impressoras e a possibilidade de registar os testes em memória USB ou via Ethernet tornam o instrumento adequado para linhas de produção modernas.

Benefícios

• Configuração para teste de vácuo
• 2 saídas pneumáticas programáveis para comandos externos (plug/marker)
• Expansão I/O: adiciona entradas/saídas PLC digitais (8+8) e uma linha série RS232/RS485
• Interfaces adicionais USB, Ethernet, ProfiBUS ou CANbus para controlo remoto e recolha de dados
• Análise estatística SPC em tempo real
• Software para gerir impressora de etiquetas e leitor de código de barras
• Filtros de ar
• Leak Master certificado para inserir no conector Staubli®
• Leitor de código de barras e/ou impressora
• Teclado de controlo remoto
• Sinalizador tricolor com alerta sonoro potente
• Módulo pneumático externo para geração de vácuo
• Válvula externa para verificação de volume e testes em "campânula" selada
• Módulo para descarga de pressão externa

Especificações técnicas

• Alimentação: 24 Vdc externo ou 85÷264 Vac, 35W
• Ar comprimido: seco, não condensante, filtrado 5 microns, isento de óleo (ISO8573-1)
• Resolução do conversor A/D: 24 bits
• Regulação de pressão: eletrónica ou manual com transdutor dedicado e visualização no ecrã
• Interface: ecrã tátil 3,5" TFT a cores; teclado touch resistivo
• I/O: 8 entradas fotocopuladas + 8 saídas fotocopuladas, I/O expansível, RS232/RS485
• Dados: opções USB, Ethernet, ProfiBUS ou CANbus; saída Modbus RTU e CSV ASCII
• Capacidade de teste: 100 tabelas de teste, cálculo de volume em cm3/min ou cm3/h
• Indicadores e alarmes: 4 LEDs de estado, buzzer programável integrado
• Estatísticas: análise SPC (média, min, max, desvio padrão, distribuição normal, CP, CPK, totais horários)
• Conectividade de periféricos: suporte para leitor de código de barras e impressora de etiquetas
• Conector padrão Staubli® para Leak Masters
• Materiais do invólucro: alumínio anodizado e ABS
