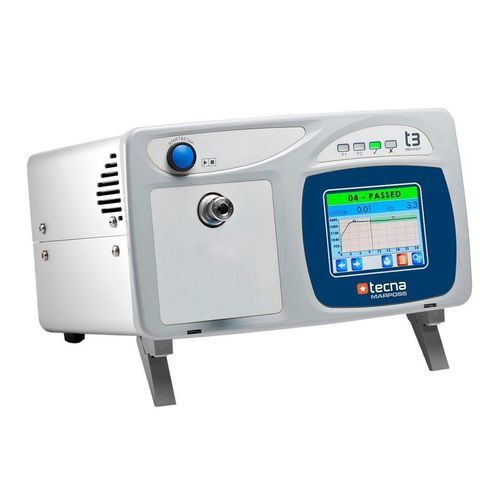

Testador de estanqueidade para embalagens T3PF

de pressãopor queda de pressão absolutaeletropneumático

Overview
O Provaset T3PF é um equipamento eletropneumático para medição de fluxo de ar e ensaio de fugas (decadência de pressão absoluta). Conta com regulador eletrônico de pressão para aplicação de pressões programadas e um ecrã tátil a cores de 3,5" para monitorização em tempo real e programação simples. Concebido para bancadas de ensaio, linhas de produção e sistemas totalmente automáticos, o T3PF suporta automatismos externos, leitores de código de barras e impressoras, e grava dados via USB ou Ethernet.

Main functional highlights

• Equipamento eletropneumático para medição de fluxo e ensaio de fugas (decadência de pressão absoluta)
• Regulador eletrônico de pressão para controlo de pressão programada
• Interface tátil resistiva 3,5" com visualização de teste em tempo real para operação intuitiva
• Adequado para bancadas de ensaio, linhas de produção e sistemas totalmente automáticos
• Interfaces para leitores de código de barras, impressoras e registo de dados (USB/Ethernet)

Benefits / Options

• Duas saídas pneumáticas programáveis para comandos externos (coupler/marker)
• Configuração para ensaio a vácuo e módulo pneumático externo para geração de vácuo
• Expansão I/O: adiciona 8 entradas + 8 saídas fotocopladas e linha série RS232/RS485
• Interfaces de comunicação adicionais disponíveis: USB, Ethernet, ProfiBUS ou CANbus
• Análise estatística SPC em tempo real e estatísticas de produção
• Suporte de software para impressoras de etiquetas e leitores de código de barras
• Filtros de ar opcionais e Leak Master certificado para inserção no conector Staubli®
• Suporte para leitor de código de barras e/ou impressora, teclado de controlo remoto, sinalizador tricolor com alarme sonoro
• Válvula externa para descarga controlada de pressão

Technical specifications

• Alimentação: 24 Vdc externa; alternativamente 85–264 Vac, 35 W
• Ar comprimido: seco, sem condensação, filtrado 5 µm, isento de óleo, conforme ISO8573-1
• Conversores A/D: 24 bits
• Calibração: certificados para sensores de pressão e caudal; procedimento de calibração guiado por software
• Regulador de pressão: eletrônico
• Teclado / Ecrã: ecrã TFT a cores 3,5" com ecrã tátil resistivo
• Indicadores: 4 LEDs (fases de teste, OK/KO)
• Contador de testes & estatísticas: totais OK/KO (redefiníveis); média, mínimo, máximo, desvio padrão, distribuição normal, CP, CPK, totais por hora
• Alarme audível: buzina integrada, duração programável
• Relógio: data/hora com supercap, autonomia até 7 dias
• Parâmetros programáveis: 100 tabelas de teste (modo sequencial), cálculo volumétrico para indicar taxa de fuga (cm3/min ou cm3/h)
• Conexões PLC: 8 entradas fotocopladas + 8 saídas fotocopladas, totalmente programáveis
• Interfaces de dados & protocolos: RS232/RS485 configurável; interface USB device; Modbus RTU, saída CSV ASCII, código de barras, impressora
• Conector Staubli®: standard para inserção do Leak Master
• Carcaça: alumínio anodizado não pintado e componentes ABS
