Módulo de fluxo laminar para sala de cirurgia Nicfa Airflow Hybrid

de tetohorizontalunidirecional

Visão geral

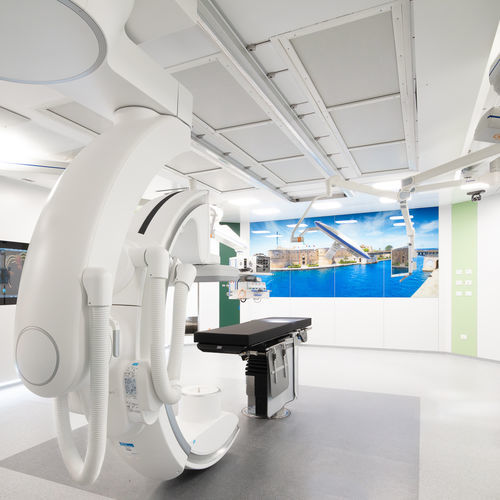

Nicfa Airflow Hybrid é um sistema de filtração de ar projetado para salas de operação híbridas. Integra-se com sistemas de angiografia montados no teto, monoplano e biplano, fornecendo fluxo laminar uniforme, recirculação controlada e gestão dinâmica das condições ambientais.

Integração com sistemas de angiografia
A estrutura e a montagem são projetadas para acomodar os movimentos e a infraestrutura de suporte dos aparelhos de angiografia montados no teto sem causar interferências. Existem configurações compatíveis com plataformas Philips montadas no teto, em versões monoplano e biplano.

Elementos estruturais chave

• Câmara de mistura (plenum) em alumínio anodizado localizada na área não estéril: perfil extrudado de alumínio anodizado tratado por processos eletroquímicos, com guia de confinamento de filtro e junta em PVC.
• Grelha modular do alojamento do filtro: fornece flexibilidade dimensional para integração com compartimentos de iluminação cirúrgica, alojamentos de sondas e sensores de partículas, e para otimização da superfície filtrante; permite compressão mecânica dos filtros absolutos H14 com junta dupla.
• Filtros absolutos H14 com dupla vedação: comprimidos mecanicamente por uma grelha de compressão perimetral para garantir dupla vedação e elevada segurança de filtração.

Distribuição do ar
Após a filtração, o ar é distribuído de maneira uniforme através de uma malha niveladora perfurada em alumínio pintada RAL9003, garantindo continuidade e estabilidade do fluxo laminar na área estéril.

Unidade de recirculação
Unidade de recirculação de alto desempenho para instalações configuráveis e funcionamento silencioso. Principais características:

• Conjunto de ventoinha motorizada EC (isolado acusticamente)
• Pré-filtro de sucção
• Entrada lateral de ar primário
• Dutos com isolamento acústico
• Obturador motorizado
• Configurável com 1 ou 2 motores; pode ser instalada acoplada ao gabinete ou remotamente via dutos insonorizados

Controlo e automação
Painel tátil local para ajuste em tempo real da vazão de ar. O painel comunica com sensores ambientais para permitir controlo dinâmico e preciso do fluxo de ar e das condições da sala.

Modularidade e variantes
A linha Airflow Hybrid oferece uma estrutura escalável adaptável ao layout da sala e aos requisitos clínicos. As configurações incluem Nicfa Airflow Hybrid S (para angiografia de teto monoplano) e Nicfa Airflow Hybrid B (para angiografia de teto biplano).

Aplicações e abordagem de projeto
Projetado para ambientes de imagem avançada que exigem elevada integração com dispositivos de imagem e com a arquitetura da sala. Componentes e layout podem ser personalizados para compatibilidade ideal com equipamentos de imagem e fluxos cirúrgicos.

Especificações técnicas

• Família de produto: Nicfa Airflow Hybrid
• Compatibilidade: sistemas de angiografia montados no teto monoplano e biplano (compatibilidade Philips indicada)
• Câmara de mistura: plenum em alumínio anodizado com guia de confinamento de filtro e junta em PVC (localizado em área não estéril)
• Alojamento do filtro: perfil extrudado de alumínio modular que permite compressão mecânica dos filtros absolutos H14 com junta dupla
• Filtração absoluta: filtros absolutos classe H14 com dupla vedação através de grelha de compressão e junta perimetral
• Difusão do ar: malha niveladora perfurada em alumínio pintada RAL9003 para fluxo laminar uniforme
• Componentes da unidade de recirculação: ventoinha motorizada EC (isolada acusticamente), pré-filtro de sucção, entrada lateral de ar primário, dutos insonorizados, obturador motorizado
• Configuração do motor: configurável com 1 ou 2 motores; instalação acoplada ao gabinete ou remota via dutos insonorizados
• Controlo: painel tátil na sala; ajuste em tempo real da vazão via feedback de sensores ambientais
• Modularidade: estrutura escalável adaptável ao layout da sala, compartimentos de luz cirúrgica, alojamentos de sondas/sensores e otimização da superfície filtrante
• Uso previsto: salas de operação híbridas que exigem integração com sistemas de imagem avançados e controlo ambiental preciso
