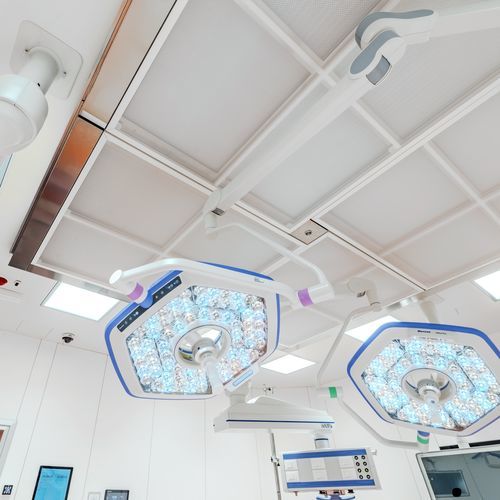

Fluxo laminar de ar para sala de cirurgia Airflow Ultra

de tetointegradohorizontal

Visão geral do produto
Nicfa Airflow Ultra é um sistema compacto e totalmente automatizado de fluxo laminar e filtração concebido para salas de cirurgia críticas em classe ISO5. Integra construção em aço inox AISI304, filtração absoluta H14, monitorização ambiental contínua através do Nicfa Smart System e características que facilitam a instalação, limpeza e manutenção.

Principais características

• Câmara de mistura compacta com espessura total de 350 mm, adequada para instalação em tetos falsos e espaços confinados.
• Câmara de mistura em aço inox AISI304 com possibilidade de alimentação a partir dos quatro lados; grelha interna de compressão para estabilidade estrutural e retenção dos filtros.
• Filtros absolutos H14 (68 mm) com molduras em alumínio, alojados horizontalmente numa grelha de contenção em aço inox para inserção sem ferramentas; cobertura dos filtros até 92% da superfície do teto.
• Sistema de dupla vedação e dupla grelha de selagem para evitar fugas ou bypass de ar não filtrado.
• Grelhas de contenção motorizadas e independentes com compressão inteligente sincronizada (bloqueio automático dos filtros) controladas pelo Nicfa Controller ou por sistema externo, permitindo selagem uniforme sem intervenção manual.
• Mecanismo de inclinação integrado para acesso seguro à câmara de mistura, facilitando limpeza e desinfeção.
• Painéis em tecido técnico Acotex microperfurado para distribuir o ar estéril de forma homogénea; disponíveis com malha uniforme ou diferenciada para ajustar com precisão o fluxo laminar.
• Painéis divididos em secções removíveis para acelerar a manutenção diária (remoção, limpeza e reinstalação rápidas).

Nicfa Smart System (monitorização ambiental e inteligência)
O Nicfa Smart System monitoriza continuamente os parâmetros ambientais críticos, interpreta-os em tempo real e adapta o fluxo laminar, a filtração e os dispositivos de higienização para manter a conformidade com a norma ISO 14644. Fornece deteção, automação, rastreabilidade e ferramentas para controlo, interação e análise estratégica.

Parâmetros monitorizados

• Temperatura da sala e do fluxo
• Humidade
• Diferença de pressão
• Velocidade do fluxo
• Valores de caudal
• Contaminação por partículas

Funcionalidades do Smart System

• Deteção de anomalias com reporte imediato na interface gráfica para intervenção rápida.
• Notificações e alarmes para avarias ou situações de emergência, enviados ao pessoal técnico local e remoto.
• Comunicação e integração com Building Management Systems (BMS) para troca contínua de informação.
• Registo de dados: todos os parâmetros monitorizados são armazenados para análise, avaliação de desempenho e conformidade regulamentar, com opções de armazenamento local, na cloud ou em servidor hospitalar.
• Acesso remoto para técnicos prestarem suporte, ajustar definições e intervir remotamente.
• Dossiê ambiental digital: integração com sistemas de reporting para documentar e tornar rastreáveis os registos das condições ambientais.
• Nicfa Eyes: monitoriza a área crítica sob o fluxo laminar e ativa automaticamente a UTA quando detecta movimento; passa para modo ECO quando não há atividade para otimizar o consumo.

Unidade de recirculação expansível (opcional)
Airflow Ultra pode ser equipado com uma unidade de recirculação integrada para aumentar a eficiência operacional, autonomia e controlo climático interno sem aumentar significativamente os custos energéticos. A unidade de recirculação é fabricada em aço inox AISI304 com acabamento em tecnopolímero e instala-se em posição remota em dois lados da câmara de mistura.

• Cada módulo integra 2 ventiladores centrífugos de aspiração simples, acionamento direto, com rotores de alto desempenho.
• Motores GreenTech EC com rotor externo, controlo eletrónico integrado, eficiência superior à classe IE4, isentos de manutenção; potência do motor até 0,75 kW e caudal até 1500 m³/h.
• 4 silenciadores integrados (2 no lado de aspiração e 2 no lado de descarga) para funcionamento extremamente silencioso.
• Gestão completa pelo Nicfa Controller e regulação dinâmica pelas sondas Nicfa para ajustar o caudal conforme as condições ambientais reais.

Conformidade, eficiência e fabrico
Nicfa Airflow Ultra é concebido para desempenho técnico contínuo, segurança e conformidade regulamentar. O sistema integra tecnologias de alta eficiência e regulação automática para optimizar o consumo em função da atividade real na sala. Fabricado em Itália, o produto pode ser personalizado conforme as necessidades do projeto para assegurar requisitos clínicos e regulamentares.

Especificações / dados técnicos

• Espessura da câmara de mistura: 350 mm.
• Material da câmara de mistura: aço inox AISI304.
• Tipo de filtro: filtros absolutos H14, espessura 68 mm, moldura em alumínio.
• Cobertura do teto pelos filtros: até 92% da superfície.
• Vedação dos filtros: dupla junta e dupla grelha de selagem.
• Bloqueio dos filtros: grelhas de contenção motorizadas e independentes com compressão sincronizada; controladas pelo Nicfa Controller ou sistema externo.
• Acesso à manutenção: mecanismo de inclinação integrado para a câmara de mistura.
• Distribuição de ar: painéis em tecido técnico Acotex microperfurado (malha uniforme ou diferenciada).
• Unidade de recirculação (opcional): 2 ventiladores centrífugos de aspiração simples por módulo; motores GreenTech EC até 0,75 kW; caudal máx. até 1500 m³/h; 4 silenciadores integrados.
• Controlo e monitorização: Nicfa Smart System (monitorização em tempo real, deteção de anomalias, alarmes, comunicação BMS, registo de dados, controlo remoto, dossiê ambiental digital, Nicfa Eyes).
• Flexibilidade de instalação: alimentação possível a partir dos quatro lados; grelha de contenção em aço inox com grelha de compressão integrada.
• Objetivo de conformidade: ambientes que exijam desempenho ISO5 (ISO 14644).
