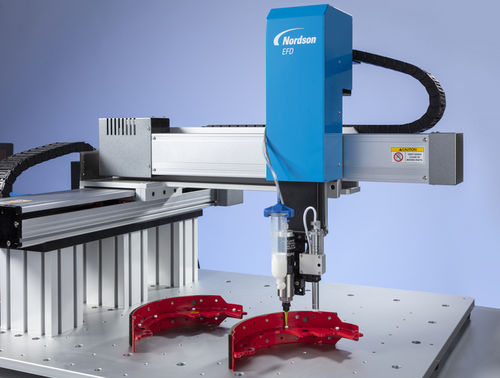

Sistema automático de distribuição robótico G4V

Visão geral
Os robôs gantry 3 eixos GVPlus e GV Series fornecem dosagem automatizada de fluidos guiada por visão para produção industrial. Os sistemas operam de forma autónoma ou integram-se em linhas com alimentação por transportador e mesas rotativas. As áreas de trabalho variam de 400 mm a 800 mm. O GVPlus oferece suporte de braço reforçado e repetibilidade posicional melhorada (GVPlus ±0,008 mm; GV Series ±0,02 mm). O software DispenseMotion com orientação por visão controla o movimento 3D verdadeiro para pontos, linhas, círculos, arcos e arcos compostos com precisão.

Principais características

• Software de controlo DispenseMotion guiado por visão
• Câmara CCD smart vision integrada ou câmara pencil opcional
• Laser confocal opcional para medição da folga de aplicação
• Controlo de movimento tridimensional real
• Áreas de trabalho de 400 mm até 800 mm
• Melhorias mecânicas GVPlus: flanges de montagem duplas, suporte de braço adicional, suporte de extensão para ferramentas mais pesadas

Benefícios

• Elevada precisão de posicionamento e repetibilidade da colocação do depósito
• Suporte a ferramentas mais pesadas para reduzir vibrações e melhorar rendimento (GVPlus)
• Configuração mais rápida e programação simplificada para operadores
• Integração fluida com AOI e linhas de produção para automação inline
• Melhor controlo de processo que reduz custos de produção, materiais e propriedade

Visão, inspeção e controlo do processo
Opções de visão integradas (CCD ou câmara pencil) e o laser confocal opcional permitem deteção automática de superfícies refletoras e não refletoras e suportam a verificação online da colocação, largura e diâmetro dos depósitos. Compatível com fluxos AOI para medir a geometria do depósito e verificar a folga de aplicação.

Aplicações

• Dosagem de precisão para eletrónica, ciências da vida, automóvel e aeroespacial
• Aplicação de adesivos, graxas, selantes e lubrificantes em grandes áreas de trabalho
• Operações de dosagem automatizadas em linha e por lotes

Especificações técnicas

• Família de modelos: GV Series (variante GVPlus com reforços mecânicos)
• Configuração: robô gantry 3 eixos
• Repetibilidade posicional: GVPlus ±0,008 mm; GV Series ±0,02 mm
• Área de trabalho: opções de 400 mm a 800 mm
• Controlo de movimento: movimento 3D real (pontos, linhas, círculos, arcos, arcos compostos)
• Visão: câmara CCD smart vision integrada ou câmara pencil; laser confocal opcional
• Software: DispenseMotion controlo guiado por visão
• Carga útil: carga útil da peça praticamente ilimitada, projetada para suportar ferramentas pesadas
• Mecânica GVPlus: flanges de montagem duplas, suporte de braço adicional, suporte de extensão para ferramentas pesadas
