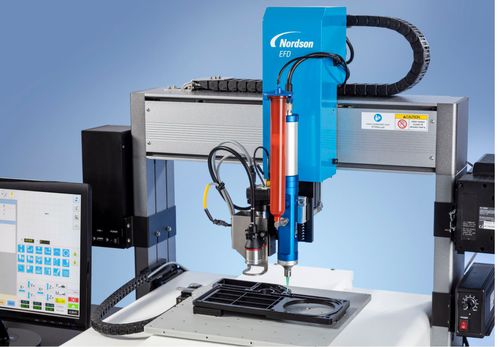

Sistema automático de distribuição robótico PRO Series

sem contato

Visão geral
A série PROX / PROPlus / PRO guiada por visão é o sistema automatizado de dosagem de fluidos mais avançado da Nordson EFD, projetado para precisão, facilidade de uso e alta repetibilidade. Integra visão, múltiplos métodos de feedback e o software especializado DispenseMotion™ para entregar posicionamento preciso de fluido sobre superfícies ásperas ou irregulares e suportar tarefas de dosagem complexas.

Principais características

• Sistema guiado por visão com câmara CCD smart integrada para reconhecimento de fiduciais e pré‑visualização das trajetórias de dosagem no ecrã
• Múltiplos tipos de feedback: contato, óptico e detecção de altura por laser sem contato para manter a altura correta da ponta e evitar colisões
• Software especializado DispenseMotion™ com importação/conversão de ficheiros simplificada, configuração e programação facilitadas
• Feedback constante em malha fechada e codificação em malha fechada para controlo do processo
• Otimizado para sistemas de válvulas por jato PICO® e Liquidyn® e para dispensadores baseados em seringa/válvula
• Pré‑visualização e confirmação no ecrã das trajetórias de dosagem e fluxo de trabalho otimizado para os operadores

Benefícios

• Repetibilidade e velocidade líderes de classe (PROPlus: ±0,003 mm; PRO: ±0,004 mm; PROX: ±0,003 mm)
• Melhoria da qualidade do produto, consistência e rendimento através do posicionamento e verificação precisos do depósito
• Aumento do débito com maior produção e redução de custos de produção/materiais/posse
• Fácil integração nas operações de fabrico existentes e curva de aprendizagem mais rápida para os operadores

Tecnologia e capacidades

• Software DispenseMotion™ para controlo avançado de movimento e dosagem, pré‑visualização de trajetórias e programação intuitiva
• Visão integrada com reconhecimento de fiduciais e captura múltipla de imagem para correção de offset com maior resolução
• Integração de inspeção óptica automatizada OptiSure™ (AOI) para medir largura, diâmetro e precisão de posicionamento do depósito
• Opções de deteção de altura por laser (Laser B e Laser C/confocal) para detectar variações de superfície e ajustar automaticamente a altura da ponta; Laser C (confocal) suporta deteção em superfícies reflexivas ou translúcidas e pequenos salientes abaixo de 700 µm
• Suporte para válvulas de jato (PICO®, Liquidyn®), corpos de seringa, cartuchos e sistemas de dosagem volumétrica

Distinções PROX / PROPlus / PRO

• PROX: conceção com motor linear sem contacto para actuação mais rápida, menos peças móveis, menor desgaste e maior durabilidade; adequado para salas limpas e ambientes sensíveis
• PROPlus: dupla guia linear, servomotor avançado e accionamento por fuso de esferas oferecendo a máxima precisão de dosagem e repetibilidade líder de classe (±0,003 mm)
• PRO: configuração de alto desempenho que fornece repetibilidade a nível industrial (±0,004 mm) e facilidade de utilização

Aplicações
A série é adequada para dosagem de precisão em eletrónica, fabrico de dispositivos médicos/ciências da vida, ambientes de sala limpa e outras indústrias que exigem colocação de fluidos ao nível de microns e elevado controlo de processo.

Especificações técnicas

• Tipo de sistema: robô de dosagem automatizado de 3 eixos (PROX / PROPlus / PRO Series)
• Repetibilidade: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX ±0,003 mm
• Visão: câmara CCD smart integrada; reconhecimento de fiduciais e captura multi‑imagem para correção de offset
• Software: DispenseMotion™ para controlo de movimento, pré‑visualização de trajetórias, importação/conversão de ficheiros e programação
• Feedback/sensores: contato, óptico e deteção de altura por laser sem contacto; feedback constante em malha fechada e codificação em malha fechada
• Opções de laser: Laser B e Laser C (confocal) — Laser C adequado para superfícies reflexivas/translúcidas e características < 700 µm
• Compatibilidade: sistemas de válvulas PICO® e Liquidyn®; corpos de seringa, cartuchos, sistemas volumétricos
• Actuação PROPlus: dupla guia linear, servomotor, fuso de esferas
• Actuação PROX: motor linear sem contacto (menos peças móveis, actuação mais rápida)
• Integração de inspeção: OptiSure™ AOI mede largura, diâmetro e precisão de posicionamento do depósito
