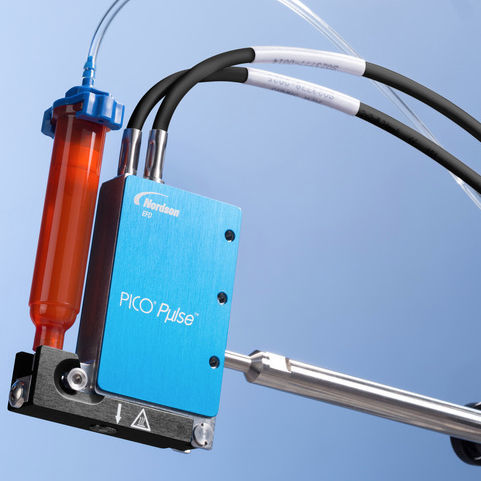

Válvula a jato PICO Pµlse®

para aplicações médicas

Visão geral
A válvula de jato PICO Pµlse oferece microdosagem sem contato, rápida e precisa sobre superfícies irregulares e de difícil acesso. Reduz a turbulência para obter depósitos consistentes, posicionamento exato e controle rigoroso do processo.

Principais benefícios

• Jateamento sem contato de alta velocidade e alta precisão: operação contínua até 1000 Hz, rajadas até 1500 Hz (com configurações condicionais aprovadas).
• Capacidade de depósito de até 0,5 nL para microdepósitos repetíveis.
• Conjuntos de corpo de fluido modulares e intercambiáveis para suportar ampla faixa de viscosidades.
• Trava sem ferramentas para remoção rápida das peças molhadas, reduzindo o tempo de manutenção a segundos.
• Desempenho térmico melhorado para estabilizar a viscosidade e aumentar a consistência da dosagem.
• Melhor controle de curso e temporização quando usado com o controlador PICO Toµch.
• Tamanhos de orifício disponíveis de 50 a 600 µm; projetada para operar sobre superfícies irregulares sem movimento no eixo Z.

Destaques / Características

• Desempenho piezoelétrico de jato líder para relação velocidade-precisão.
• Design modular e de fácil manutenção, construção robusta para ambientes de produção.
• Compatível com ampla gama de fluidos de montagem, incluindo adesivos, resinas e revestimentos.
• Variante HD disponível para aplicações de serviço pesado.

Números de peça (excerto)
Válvula de jato PICO Pµlse
Peça #: 7361283 | Descrição: PICO Pµlse Jet Valve HD | Especificação: Para aplicações de serviço pesado com taxas de ciclo superiores a 250 Hz.

Recursos (selecionados)

• Ficha técnica: PICO Pµlse Data Sheet
• Guia de seleção de válvulas de dosagem
• Declaração de conformidade PICO
• White paper: Contact vs. Jet Dispensing
• Manual de operação e Guia de início rápido

Exemplos de aplicação e mídia

• Vídeos do produto e demonstrações que mostram operação da válvula, limpeza e casos de uso típicos.

Observações
O jateamento sem contato elimina a necessidade de movimento no eixo Z, aumentando o rendimento; frequências em rajada acima das contínuas exigem configurações condicionais aprovadas.

Especificações técnicas

• Série: PICO Pµlse®
• Volume mínimo de depósito: ~0,5 nL
• Frequência contínua: até 1000 Hz
• Frequência em rajada: até 1500 Hz (condicional)
• Faixa de diâmetro de orifício: 50–600 µm
• Design: modular, peças molhadas intercambiáveis, trava sem ferramentas
• Compatível com: controlador PICO Toµch e outros sistemas Nordson EFD
• Uso previsto: produção de alta velocidade, processos de montagem de precisão
