Sistema automático de distribuição robótico PROPlus

Visão geral

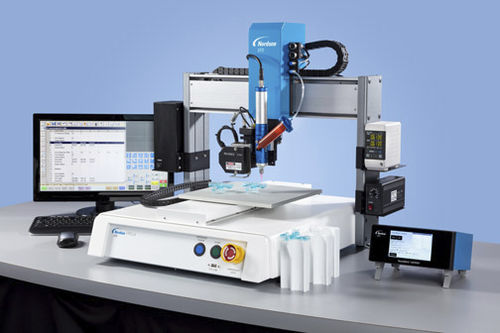

Os robôs de dosagem automatizados Nordson EFD PROPlus / PRO oferecem deposição de fluido guiada por visão, repetível e adequada para ambientes de P&D e produção. Os sistemas integram o software DispenseMotion™, uma unidade de visão CCD totalmente integrada e vários métodos de feedback de altura/posição para garantir o posicionamento preciso em diversos substratos.

Capacidades principais

• Visão integrada e programação guiada por visão para alinhamento de peças e inspeção
• DispenseMotion™ para programação de trajetórias e padrões por point-and-click
• Inspeção óptica automatizada (OptiSure™) para medição e verificação de depósitos
• Detecção de altura por sensores mecânicos (contato) ou sensores a laser sem contato; laser confocal opcional para profundidade e fluidos transparentes
• Detecção e calibração automática de ponta para compensação X/Y/Z após trocas
• Enclosures de segurança conformes à CE e integração de segurança (cortina de luz e conexões elétricas agrupadas)

Tipos de robôs e aplicações típicas
Configurações disponíveis: robôs 3 eixos de bancada/escrivaninha, sistemas gantry 3 eixos para produção com esteira e sistemas 4 eixos para rotação Z e tarefas avançadas. Aplicações típicas: potting, enchimento, vedação, revestimento, colagem, dosagem em peças transportadas por esteira, microdosagem e dosagem 3D/4D.

Software e inspeção
O DispenseMotion™ simplifica rotinas de dosagem complexas e acelera o treinamento de operadores. O OptiSure™ AOI integra‑se ao sistema de visão para verificações pré‑depósito, feedback de qualidade pós‑depósito e medição confocal opcional para combinações desafiadoras de fluido/substrato transparente.

Acessórios e consumíveis
A Nordson EFD fornece um ecossistema completo: pontas e agulhas de dosagem, barris e cartuchos de seringa, misturadores/dispensadores 1K e 2K, sistemas volumétricos, enclosures de proteção e componentes periféricos para facilitar a integração e a flexibilidade do processo.

Vantagens
Os sistemas garantem posicionamento consistente dos depósitos através de feedback em malha fechada, reduzem a variabilidade do operador e escalonam desde P&D em bancada até produção em linha, permitindo validação de processos e qualificação de fluidos.

Especificações técnicas

• Software de controle: DispenseMotion™ (padrão na maioria dos robôs)
• Inspeção óptica automatizada: OptiSure™ (opcional)
• Detecção de altura: sensores mecânicos (contato) e lasers (sem contato); confocal opcional
• Detecção de ponta: calibração automática e alinhamento para compensação X/Y/Z
• Eixos do robô: 3 eixos (bancada), gantry 3 eixos (GV/GVPlus), 4 eixos (série RV)
• Aplicações suportadas: potting, enchimento, vedação, revestimento, colagem, dosagem em esteira, micro- e dosagem 3D
• Segurança: enclosures protegidos conformes à CE com cortina de luz e conexões integradas de energia/ar
• Compatibilidade de consumíveis: pontas/agulhas, barris/cartuchos, consumíveis 1K e 2K
• Integração: projetado para integração com válvulas, dispensadores, sistemas de jato e sistemas volumétricos Nordson EFD
• Suporte: laboratórios de aplicação globais e serviços de validação de dosagem
