Dispensador de fluidos robótico RV Series

de mesaUSB

Visão geral

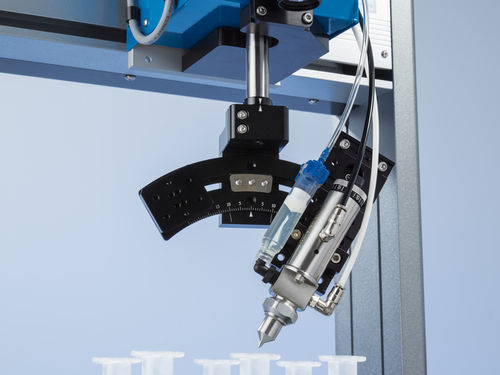

A Série RV é um robô dispensador automático de fluidos que combina o software DispenseMotion™ com uma câmara CCD smart vision integrada para fornecer posicionamento e controlo precisos do fluido ao longo de um plano de rotação de 360°. O controlo de movimento 3D real permite programar pontos, linhas, círculos, arcos, arcos compostos e padrões em múltiplos planos. Projetada como plataforma de bancada, a Série RV dispõe de ajuste de agulha em um único ponto e repetibilidade de dosagem de ±8 μm. Os tamanhos de plataforma variam de 300 x 300 mm a 620 x 500 mm, adequados para aplicações críticas e de processamento por lotes. A colocação e a precisão do depósito podem ser verificadas com um sistema de inspeção ótica automatizada (AOI) capaz de medir largura, diâmetro e exatidão do depósito.

Características

• Software DispenseMotion™ para programação guiada por visão e pré‑visualização no ecrã
• Câmara CCD smart vision integrada (opção de montagem fixa) para programação assistida por câmara
• Pré‑visualização no ecrã do percurso de dosagem para simplificar a programação
• Assistente de software para calibração dos offsets ponta→câmara e ponta→peça
• Capacidade de alinhamento da ponta de dispensação e ajuste de agulha em único ponto
• Carregamento/transferência de ficheiros via USB para troca de programas
• Rotação de 360° para dispensação interna (ID) e externa (OD)

Benefícios

• Precisão dimensional líder no mercado e repetibilidade na colocação de depósitos (±8 μm)
• Redução dos tempos de ciclo e de lote para maior produtividade
• Configuração mais rápida e programação simplificada para ambientes de produção
• Integração fácil em linhas e células de fabrico
• Redução dos custos de produção, de material e de propriedade

Números de peça (selecionados)
Cabeçalho: Modelo | Descrição | Peça # | Peça # (Europa)
R3V | R3V com câmara de montagem fixa | 7363556 | 7363572*
R3V | R3V Robô base, sem visão | 7363673 | 7363674*
R4V | R4V com câmara de montagem fixa | 7363557 | 7363573*
R4V | R4V Robô base, sem visão | 7363675 | 7363676*
R6V | R6V com câmara de montagem fixa | 7363558 | 7363574*
R6V | R6V Robô base, sem visão | 7363677 | 7363678*
Teclado e mouse (R3V, R4V, R6V) | 7363673

Recursos / Transferências (selecionados)

• Ficha técnica Série RV
• Ficha técnica de acessórios para sistemas de dosagem automatizados
• Guia de seleção de sistemas de dosagem automatizados
• Manual de operação Série RV
• Guia de início rápido Série RV
• Manual de serviço e peças de substituição para sistemas de dosagem automatizados
• Instruções de montagem da base R‑RV Series
• Software DispenseMotion™ (sob pedido)
• Histórico de versões do software DispenseMotion
• Vídeos de produto e tutoriais

Aplicações / Usos típicos

• Dosagem de precisão para eletrónica, dispositivos médicos, componentes automotivos e conjuntos industriais semelhantes
• Dosagem por lotes e em linha onde se exige alta precisão de colocação e repetibilidade
• Tarefas de dispensação ID/OD e percursos de dosagem tridimensionais complexos

Características técnicas / Especificações

• Arquitetura: robô dispensador automático de fluidos 4 eixos (Série RV)
• Controlo de movimento: verdadeiro controlo 3D com capacidade de rotação 360°
• Visão: câmara CCD smart vision integrada (opção montagem fixa) para orientação por visão
• Software: DispenseMotion™ para programação de trajectos, pré‑visualização e calibração ponta→câmara/peça
• Repetibilidade (posicionamento): ±8 μm
• Ajuste de agulha: ajuste de agulha em um único ponto
• Tamanhos de plataforma: opções típicas de 300 x 300 mm a 620 x 500 mm
• Transferência de dados: suporte a upload/download de ficheiros via USB
• Verificação: compatível com sistemas AOI para medir largura, diâmetro e precisão dos depósitos
• Acessórios: pontas de dispensação, agulhas, cilindros e cartuchos de seringa, misturadores bicomponentes, consumíveis e peças de substituição
