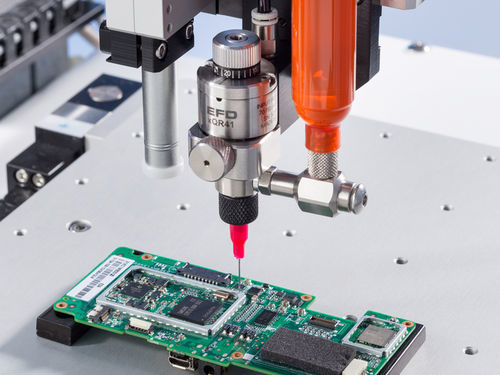

Microválvula de microdosagem xQR41 MicroDot™

de dosagem de fluidosde agulhade pequenas dimensões

Resumo
A válvula de agulha xQR41 MicroDot foi projetada para dispensação de fluidos de precisão em montagem automatizada. Seu fator de forma aproximadamente 60% menor permite dispensar em espaços confinados e em ângulos complexos. A lingueta patenteada QR (Quick Release) permite a remoção do corpo de fluido para substituir as peças em contato com o fluido em segundos, sem remover o suporte de montagem ou usar ferramentas. O design modular e intercambiável admite peças em PEEK, atuador BackPack™, bloco de montagem e atuador de entrada de ar em 90° de baixo perfil, possibilitando configurações para diversas aplicações de dispensação.

Características

• Fator de forma ≈ 60% menor que válvulas de dispensação por agulha convencionais
• Dispensação precisa: micropontos consistentes até 150 µm (0,15 mm / 0,006") de diâmetro
• Componentes modulares intercambiáveis e volume morto zero
• Opção de peças em contato PEEK para adesivos reativos
• Corpo de fluido rotativo 360° para posicionamento ideal

Benefícios

• Configuração modular que permite adaptações específicas por aplicação
• Lingueta QR para substituição rápida e sem ferramentas das peças em contato, reduzindo o tempo de parada
• Construção leve que reduz o desgaste em motores e correias de automação
• Design sem volume morto que minimiza o desperdício de material
• Formato compacto permite montar múltiplas válvulas por placa de fixação para aumentar a produtividade

Números de peça
Peça # | Descrição | Especificação chave
7360817 | xQR41 com BackPack | Inclui controle de curso ajustável
7361761 | xQR41 com BackPack | Inclui controle de curso ajustável e peças em contato PEEK
7360821 | xQR41 com BackPack | Inclui controle de curso ajustável e agulha com ponta arredondada
7360824 | xQR41 com bloco de montagem | Inclui controle de curso ajustável
7361763 | xQR41 com bloco de montagem | Inclui controle de curso ajustável e peças em contato PEEK
7360823 | xQR41 com bloco de montagem | Inclui controle de curso ajustável e agulha com ponta arredondada

Notas adicionais

• Números de peça dos conectores de entrada de fluido: 7020671, 7361411
• Componentes modulares compatíveis: BackPack Valve Actuator, bloco de montagem, atuador de entrada de ar 90° de baixo perfil
• Algumas configurações incluem controle de curso ajustável, agulhas com ponta arredondada ou peças em PEEK

Especificações técnicas

• Modelo/Série: xQR41 MicroDot™
• Diâmetro mínimo do microponto: 150 µm (0,15 mm / 0,006")
• Fator de forma: ≈ 60% menor que válvulas convencionais
• Volume de fluido: projeto sem volume morto
• Peças em contato: opção PEEK disponível para adesivos reativos
• Manutenção: lingueta patenteada QR (Quick Release) para troca rápida sem ferramentas
• Configurabilidade: design modular intercambiável; compatível com BackPack™, bloco de montagem, atuador 90° de baixo perfil
• Rotação: movimento rotativo do corpo de fluido 360°
• Construção: leve para reduzir desgaste em automação
• Agulha opcional: agulha com ponta arredondada disponível em algumas referências
• Controle: controle de curso ajustável disponível nas referências listadas
• Conectores de entrada de fluido: referências 7020671 e 7361411
