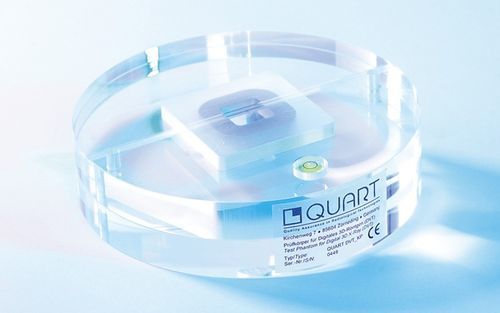

Fantoma para tomografia IAEA-EFOMP-ESTRO

para tomografia computadorizadade uso geral

Visão geral
Este conjunto de testes foi compilado com base nas recomendações da IAEA, EFOMP e ESTRO para uma garantia de qualidade (QA) rápida e eficiente em equipamentos de imagem CBCT. As recomendações se fundamentam principalmente nas normas DIN 6868-161 e DIN 6868-15 para QA de CBCT.

Informações principais do produto
Apenas uma exposição é necessária para criar um conjunto de dados 3D contendo todos os parâmetros exigidos para avaliar a qualidade da imagem. A avaliação automatizada da qualidade da imagem é realizada através do software QUART CTtec QA/QC. O fantoma DVTkp é aplicável a tamanhos de campo de 4x4 cm até grandes campos de visão. Suportes personalizados estão disponíveis para diversos sistemas CBCT.

Objetos de teste padrão / Materiais

• Objetos de teste padrão: PMMA / Ar / PVC
• Equivalentes de material: Ar livre / Tecido mole / Osso

Posicionamento e dimensões

• Ferramentas de posicionamento: Lineares (lado superior) / Marcadores seletivos
• Dimensões: Ø 16 cm, altura 15 cm

Parâmetros medidos / avaliados

• Frequência de Nyquist (NF)
• Contraste
• Ruído
• Relação contraste-ruído (CNR)
• Homogeneidade / Uniformidade de imagem
• Resolução espacial / Função de transferência de modulação (MTF) a 10% e 50%
• MTF conforme IEC 62220-1-2
• Números CT / Unidades Hounsfield
• Resolução no eixo Z / NF e MTF em direção axial
• Artefatos e falhas de imagem
• Indicador do sistema / Indicador de aceitação (figure of merit)
• Precisão de posicionamento do paciente / do fantoma
• Testes QA/QC adicionais (geometria e medições de distância) a serem realizados em um visualizador DICOM externo

Referência
EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

Especificações técnicas

• RESOLUÇÃO ESPACIAL: Line spread function
• OBJETOS DE TESTE PADRÃO: PMMA / Ar / PVC
• EQUIVALENTES DE MATERIAL: Ar livre / Tecido mole / Osso
• FERRAMENTAS DE POSICIONAMENTO: Lineares (lado superior) / Marcadores seletivos
• TAMANHO: Ø 16 cm, altura 15 cm
• Tamanhos de campo aplicáveis: de 4x4 cm a grande FOV
• Avaliação automatizada: Compatibilidade com o software QUART CTtec QA/QC
