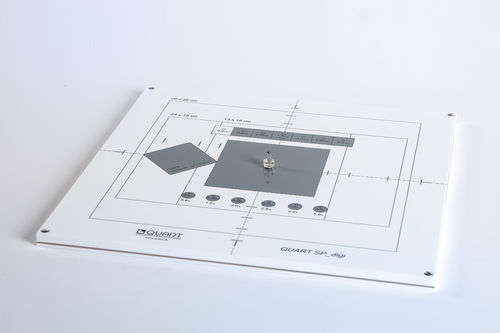

Fantoma para radiografia QUART SPdigi

de uso geral

O fantoma QUART SPdigi foi concebido para ser utilizado para QA/QC em radiografia e fluoroscopia em equipamentos de raios X com ecrã de armazenamento digital (CR) ou detectores de imagem CCD (DR). O fantoma não apresenta estruturas de grelha planas, revelando assim claramente artefactos perturbadores sempre que presentes. O QUART SPdigi está em conformidade com as antigas normas DIN 6868-13, DIN 6868-58, bem como com as normas IEC 61223-3-1 e IEC 61223-2-11. Especificações técnicas FORMATO DE FANTOM melhorado: 330 x 330 cm ABORDAGEM DE DESENHO: Desenho simplificado para uma deteção precisa de artefactos DIMENSÃO DINÂMICA DOS PASSOS: 7 passos; espessura 0 - 2,3 mm NORMALIZAÇÃO DO SINAL: Área homogénea no centro do fantoma, 10 x 10 cm RESOLUÇÃO DE ALTO CONTRASTE: Padrão de barras de pares de linhas (Tipo 38 / Pb 0,05 mm / 45°) RESOLUÇÃO DE BAIXO CONTRASTE: 6 objectos de teste (discos de alumínio; 0,1 - 0,7 mm) ALINHAMENTO DO CAMPO DE RAIOS X: Marcações do tamanho do campo para todos os principais campos de visão CENTRO: marca em cruz, também visível quando a ferramenta de alinhamento do feixe QUART ZTB está a ser utilizada POSICIONAMENTO VERTICAL: Sistema de montagem com fio disponível para testes de unidades montadas na parede. TAMANHO: 330 x 330 x 10 mm (C x L x A) Parâmetros Resolução espacial Resolução de baixo contraste Alinhamento do campo de radiação Homogeneidade da imagem Normalização do sinal Artefactos, falhas de imagem, etc. Indicador de dose
