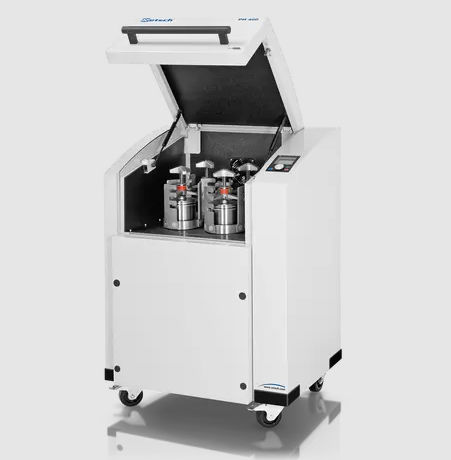

Moinho de esferas PM 400

de impactode lotepara a indústria farmacêutica

Visão geral
O PM 400 é um moinho de bolas planetário de bancada robusto com quatro estações de moagem, aceitando frascos EasyFit de 12 ml a 500 ml. Pode processar até oito amostras simultaneamente com frascos empilhados, entregando elevada energia de pulverização por forças centrífugas e tempos de moagem reduzidos. O moinho é indicado para aplicações de pesquisa (mecanoquímica, triagem de co-cristais, mecanossíntese, liga mecânica, mecanocatálise), moagem coloidal úmida ultrafina e tarefas rotineiras de mistura/homogeneização de materiais macios, duros, frágeis ou fibrosos. Existe uma versão MA para liga mecânica de materiais duros e frágeis.

Principais características

• Velocidade máxima da roda solar 400 rpm com grande diâmetro
• Aceita tamanho de alimentação até 10 mm e atinge finura final até 0,1 µm
• 4 estações de moagem para frascos de 12 ml a 500 ml; frascos de 12–80 ml podem ser empilhados (dois frascos cada)
• Opção GrindControl para medir temperatura e pressão dentro do frasco
• Tampas de aeração para controlar a atmosfera (ex. gás inerte)
• Modelo de piso com SOPs armazenáveis e programas de ciclo programáveis
• Cinco materiais de frascos disponíveis para moagem seca e úmida para minimizar contaminação

Rápido & Potente

• Redução de tamanho eficiente até a faixa submicrométrica
• A moagem úmida alcança tamanhos de partícula na faixa nanométrica (<100 nm)
• Velocidades variáveis de 30 a 400 rpm; razões de velocidade: 1:-2 | 1:-2.5 | 1:-3
• Processamento em lotes: máx. 4 × 220 ml (ou até 8 × 20 ml com frascos empilhados)
• Ampla gama de materiais de frascos e ferramentas para processamento sem contaminação

Reprodutibilidade, Segurança e Manuseio

• Resultados reprodutíveis através do controlo preciso da velocidade
• Abertura e fixação seguras e ergonômicas dos frascos
• Safety Slider evita arranque sem frascos corretamente fixados
• Contrapeso e sensor de desequilíbrio para operação não supervisionada
• Operação ergonómica com 1 botão e ecrã claro para definição de parâmetros
• Ventilação automática da câmara de moagem
• 10 SOPs armazenáveis e arranque programável
• Backup por falha de energia que guarda o tempo de processamento remanescente

Definições & Opções

• Moagem seca e úmida possível
• Adequado para ensaios de longa duração (máx. 99 h)
• Operação por intervalos com pausas de arrefecimento
• Inversão de direção para minimizar a caking

Frascos EasyFit (Design & Materiais)
A série EasyFit é desenhada para condições extremas (ensaios longos, altas velocidades, moagem úmida, liga mecânica) e é compatível com todos os moinhos planetários RETSCH. Os frascos 50–500 ml apresentam Advanced Anti-Twist (AAT) na base para fixação segura; rotação máxima para encontrar a posição de aperto é 60°.

• Materiais dos frascos: aço inoxidável endurecido, carboneto de tungsténio, ágata, óxido de alumínio sinterizado, óxido de zircónio
• Mangas protetoras em aço inoxidável para frascos não metálicos
• Vedante O-ring hermético e à prova de pó para evitar derrames
• Ranhura entre corpo e tampa para facilitar a abertura (ajuda em caso de pressão negativa)

Categorias de diâmetro (EasyFit)

• Diâmetro 1: frascos 12 ml e 25 ml
• Diâmetro 2: frascos 50 ml, 80 ml e 125 ml
• Diâmetro 3: frascos 250 ml e 500 ml

Tamanhos de frascos disponíveis

• 12 ml
• 25 ml
• 50 ml
• 80 ml
• 125 ml
• 250 ml
• 500 ml

Frascos & Tampas para aplicações especiais

• Dispositivos de fecho especiais recomendados para moagem coloidal ou úmida (manuseio ergonómico)
• Tampas de aeração para trabalho em atmosfera inerte (ex. argão, nitrogénio)
• GrindControl opcional para medição de pressão/temperatura no frasco; diferentes inserções disponíveis conforme o material

Adaptador para aplicações especiais
Um adaptador permite triagem de co-cristais com frascos descartáveis (ex. frascos GC 1,5 ml). Adaptador: anel exterior com 16 posições e anel interior com 8 posições; permite até 16 frascos por anel exterior e triagem de até 64 amostras simultâneas no PM 400. As posições interiores permitem ensaios com diferentes entradas de energia.

Enchimentos recomendados dos frascos (tabela)
Volume nominal do frasco | Quantidade de amostra | Tamanho máx. de alimentação | Carga de bolas recomendada (peças) Ø5 mm | Ø7 mm | Ø10 mm | Ø15 mm | Ø20 mm | Ø30 mm
12 ml | até ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | -
25 ml | até ≤10 ml | <1 mm | 95–100 | 25–30 | 10 | - | - | -
50 ml | 5–20 ml | <3 mm | 200 | 50–70 | 20 | 7 | 3–4 | -
80 ml | 10–35 ml | <4 mm | 250–330 | 70–120 | 30–40 | 12 | 5 | -
125 ml | 15–50 ml | <4 mm | 500 | 110–180 | 50–60 | 18 | 7 | -
250 ml | 25–120 ml | <6 mm | 1100–1200 | 220–350 | 100–120 | 35–45 | 15 | 5
500 ml | 75–220 ml | <10 mm | 2000 | 440–700 | 200–230 | 70 | 25 | 8

Materiais típicos / Exemplos de aplicação
Adequado para redução de tamanho de ligas, bentonita, ossos, fibras de carbono, catalisadores, celulose, clínquer de cimento, cerâmica, carvão vegetal, produtos químicos, minerais argilosos, carvão, coque, composto, betão, sucata eletrónica, fibras, vidro, gesso, cabelo, hidroxiapatite, minério de ferro, caulim, calcário, óxidos metálicos, minerais, tintas e vernizes, papel, pigmentos, materiais vegetais, polímeros, quartzo, sementes, pedras semipreciosas, lamas, escórias, solos, tecidos, tabaco, amostras de resíduos, madeira, etc.
