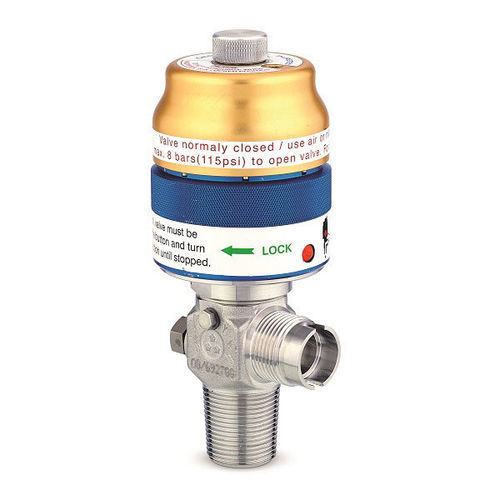

Válvula para cilindro de oxigênio D356

em aço inoxidávelcinzade alta pressão

Descrição
A válvula de cilindro UHP D356 com atuador óleo‑pneumático é projetada para gases Ultra High Purity altamente oxidantes e reativos. O projeto com diafragma ligado minimiza o volume molhado em contato com o gás e a vedação metal‑metal reduz o risco de contaminação. O atuador óleo‑pneumático, em combinação com um amplificador hidráulico, aumenta a força de fechamento do assento para um fecho seguro.

Vantagens principais

• Projeto com diafragma ligado e volume molhado mínimo
• Vedação metal‑metal
• Mecanismo de operação patenteado
• Orifício de drenagem roscado para ligação pipe‑away
• Alta força de fechamento via amplificador hidráulico

Especificações
Tipo de gás: UHP gases altamente oxidantes/reativos
Conexões: De acordo com normas (inter)nacionais ou especificações do cliente
Pressão de trabalho: 150 bar
Vazão: CV = 0.28
Intervalo de temperatura: -40 a +65 °C
Materiais do corpo: Aço inoxidável 1.4435 (AISI 316L) ou Hastelloy® 2.4602 (UNS N06022)
Taxa de fuga: 1×10⁻⁸ mbar·L/s
Tamanho do orifício do assento: 3.5 mm
Marcação: Marcação TPED, número da válvula, data de fabricação, conexões, 3 estrelas

Especificações técnicas

• Tipo de gás — UHP gases altamente oxidantes/reativos
• Conexões — De acordo com normas (inter)nacionais ou especificações do cliente
• Pressão de trabalho — 150 bar
• Vazão — CV = 0.28
• Intervalo de temperatura — -40 a +65 °C
• Materiais do corpo — Aço inoxidável 1.4435 (AISI 316L) ou Hastelloy® 2.4602 (UNS N06022)
• Taxa de fuga — 1×10⁻⁸ mbar·L/s
• Tamanho do orifício do assento — 3.5 mm
• Marcação — Marcação TPED, número da válvula, data de fabricação, conexões, 3 estrelas
