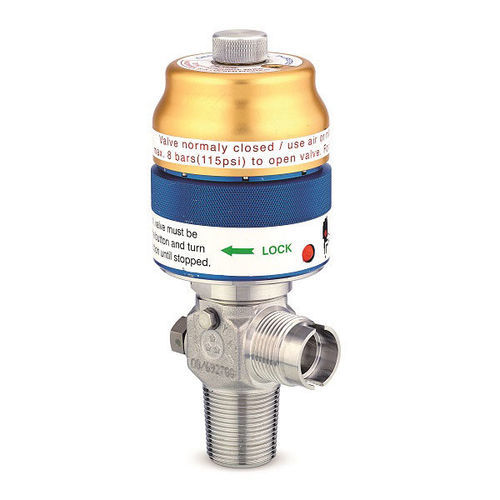

Válvula para cilindro de oxigênio D389S

em aço inoxidávelcinzade alta pressão

Descrição do produto
A válvula de cilindro UHP D389S foi projetada para manter o mais alto nível de pureza do gás. O selo de diafragma preso e a tecnologia de diafragma estanque evitam a geração de partículas nas partes em contato com o gás. A válvula utiliza um atuador oleopneumático para aumentar a força de fechamento do assento enquanto minimiza o volume molhado pelo gás, adequada para gases puros e ultrapuros.

Vantagens principais

• Projeto com diafragma preso e volume molhado mínimo
• Assento combinado macio e metálico com baixa taxa de permeação
• Mecanismo de operação patenteado
• Orifício de drenagem rosqueado para ligação pipe-away
• Amplificador hidráulico que fornece forte força de fechamento
• Possibilidade de ligar um detetor de fugas

Desenhos dimensionais / visual
Desenhos dimensionais e do produto disponíveis como referência (desenho ilustrativo na página do produto).

Especificações técnicas

• Tipo de gás: Puros e Ultra-puros
• Conexões: De acordo com normas (inter)nacionais ou especificações do cliente
• Pressão de trabalho: 200 bar
• Caudal: CV = 055
• Faixa de temperatura: -40 a +65 °C
• Materiais do corpo: Aço inoxidável 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• Tamanho do orifício do assento: 6 mm
• Taxa de fuga: 1.10⁻8 mbar·l/s (conforme especificado)
• Marcação: π0029 (segundo TPED), número de peça da válvula, data de fabrico, ligações, material do assento, 3 estrelas
• Opções: Indicadores de posição mecânicos e eletrónicos disponíveis a pedido
