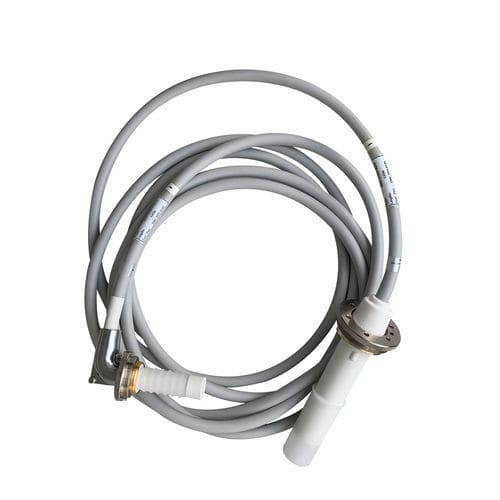

Cabo médico-hospitalar

para tomadas de rede4 terminais

Descrição breve O cabo de alta tensão conecta o gerador de alta tensão e a cabeça do tubo de raios X em máquinas de raios X de grande e médio porte. A função é enviar a saída de alta tensão pelo gerador de alta tensão para os dois pólos do tubo de raios X, e enviar a tensão de aquecimento do filamento para o filamento do tubo de raios X. Classificação A estrutura dos cabos de alta tensão: de acordo com a disposição das linhas centrais, existem dois tipos: coaxial (concêntrico) e não coaxial (não concêntrico). Precauções de utilização

• Prevenir a flexão excessiva. O raio de curvatura não deve ser inferior a 5-8 vezes o diâmetro do cabo para evitar fissuras e reduzir a resistência do isolamento.
• Mantenha sempre o cabo seco e limpo para evitar a erosão por óleo, humidade e gases nocivos para evitar o envelhecimento da borracha.
• Os acessórios do cabo podem ser encomendados separadamente.
• Quando o cabo de alta tensão é utilizado, o raio de curvatura não deve ser inferior a 66 mm.

Caraterísticas Técnicas / Dados Chave Dados Eléctricos: Tensão nominal: 75kVdc Resistência da blindagem: 0.010 Ohm/m Cobertura do trançado de blindagem: >95% Capacidade do cabo: < 120 pF/m Tensões de teste: Isolamento de alta tensão: 90kVdc Isolamento de baixa tensão: 500 Vac Dados mecânicos: Cabo: Diâmetro Externo: 16,5 mm ±0,5 mm Raio de curvatura: > 150 mm Condutor de baixa tensão: 2 x 1,5 mm² Condutor comum: 2 x 0,75 mm² Resistência do condutor: 0.013 Ohm/m Cor da bainha do cabo: Cinzento claro Dados mecânicos: Ficha: Pino de contacto múltiplo: Contacto de 8 pontos Máx. Temperatura máxima: 110 °C Flanges: Desmontáveis Manga extremamente curta: 34 mm Diâmetro pequeno da ficha: 40 mm Ligação sem solda: (ligação à terra EMC) Especificações do cabo (resumo) Especificações do cabo: 75/90KV reto/cotovelo - 75KV CA1-CA11 - 75/90KV reto-CA11 Secção transversal nominal do condutor: 1.8 mm² (típico) - Material: Cobre estanhado - Torção: Esquerda Isolamento de alta pressão: cor branca - Material: Elastómero Material da bainha: PVC - Espessura da bainha: 1,5 ± 0,3 mm - Exemplos de diâmetro da bainha: 18.5 ± 0,5 mm, 14,5 ± 0,5 mm (variantes) Utilização / Cenário de utilização A aparência da bainha do cabo deve ser lisa e de diâmetro uniforme, sem juntas, bolhas ou saliências. A densidade do escudo de tecelagem não é inferior a 90%. A espessura mínima do isolamento do cabo e da bainha deve ser de pelo menos 85% da espessura nominal. O isolamento entre o núcleo e o fio isolado e entre o núcleo e o cabo de terra deve suportar 1,5 kV CA durante 10 minutos sem avaria. O isolamento entre o núcleo e a blindagem deve suportar 90 kV DC durante 15 minutos sem rutura. O corpo da ficha deve suportar pelo menos 1000 ensaios de queda sem sofrer danos. Resistência DC do condutor e do cabo de terra: não superior a 11,4 + 5% Ω/m. Resistência de isolamento do fio do núcleo de isolamento: não inferior a 1000 MΩ-Km. O cabo e cada peça devem cumprir os requisitos relacionados com RoHS e REACH. Embalagem e entrega Embalagem para cabo de alta tensão: Caixa de cartão à prova de água Tamanho da embalagem: 51 cm × 50 cm × 14 cm Peso bruto: 12 KG - Peso líquido: 10 KG Prazo de entrega (estimado): Quantidade 1-10 → 3 dias - 11-20 → 7 dias - 21-200 → 15 dias - >200 → A negociar Caraterísticas / especificações técnicas

• Marca: Newheek
• Modelo / Designação comercial: Cabo de alta tensão para cotovelo médico
• Especificações disponíveis: 75KV, 90KV
• Tensão nominal: 75 kV DC
• Teste de isolamento de alta tensão: 90 kV DC
• Isolamento de baixa tensão: 500 Vac
• Resistência da blindagem: 0.010 Ohm/m
• Cobertura da trança de blindagem: >95%
• Capacidade do cabo: < 120 pF/m
• Diâmetro externo (típico): 16.5 mm ±0,5
• Raio de Curvatura (recomendado): >150 mm (nota de uso mínimo também indica ≥66 mm)
• Condutor de Baixa Tensão: 2 x 1,5 mm²
• Condutor Comum: 2 x 0,75 mm²
• Material do Condutor: Cobre estanhado
• Resistência do condutor: 0.013 Ohm/m
• Cor da bainha do cabo: Cinzento claro
• Material da bainha: PVC - Espessura da bainha: 1,5 ±0,3 mm
• Pino de contacto múltiplo: 8 pontos de contacto
• Máx. Temperatura de funcionamento: 110 °C
• Flanges: Desmontável
• Manga extremamente curta: 34 mm - Diâmetro pequeno da ficha: 40 mm
• Conexão sem solda: Ligação à terra EMC
• Conformidade: Requisitos relacionados com RoHS e REACH
