Cabo médico-hospitalar

4 terminais

Descrição curta

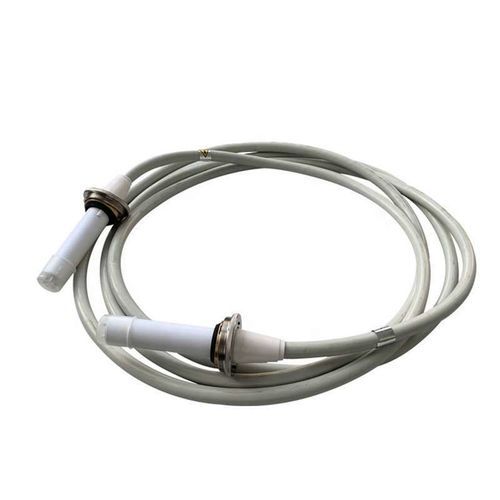

Cabo de alta tensão para ligação DC entre tubo de raios X e gerador. Adequado para sistemas X‑ray médicos e industriais (móvel/portátil, DR, CT, C‑arm, angiografia) e equipamentos de ensaio HV de baixa potência. Disponível em versões com conector recto ou curvado.

Características

• Compatível com sistemas X‑ray em alta tensão DC (equipamentos médicos e ITP industrial, DR, CT).
• Variantes: 75 kV para tensões de tubo < 150 kV; 90 kV para tensões até 150 kV e aplicações em movimento.
• Conecta tubo de raios X ao gerador de alta tensão.
• Tipos de ligação: recto ou curvado.
• Comprimentos personalizados e acessórios disponíveis mediante pedido.
• Raio de curvatura mínimo em uso: ≥ 66 mm.

Especificação
Consultar o diagrama da secção HV para a tabela. Temperatura de operação: -40 °C a 70 °C.
Comprimento padrão: 3 m (comprimentos personalizados disponíveis).

Dados elétricos
Tensão nominal: 75 kV DC
Resistência de blindagem: 0,010 Ohm/m
Cobertura da trança de blindagem: >95%
Capacitância do cabo: < 120 pF/m

Tensões de ensaio
Isolamento HV (teste): 90 kV DC
Isolamento LV (teste): 500 Vac

Dados mecânicos: Cabo
Diâmetro exterior: 16,5 mm ± 0,5 mm
Raio de curvatura: > 150 mm (mínimo mecânico)
Condutor baixa tensão: 2 × 1,5 mm²
Condutor comum: 2 × 0,75 mm²
Resistência do condutor: 0,013 Ohm/m
Cor da bainha: cinzento claro (PVC, espessura 1,5 ± 0,3 mm)

Dados mecânicos: Plugue
Tipo de contacto: contacto múltiplo 8 pontos
Temperatura máx.: 110 °C
Flanges: desmontáveis
Comprimento de manga (curta): 34 mm
Diâmetro pequeno do plugue: 40 mm
Ligação sem solda para aterramento EMC

Especificações do cabo (resumo)

• Tipos: 75/90 kV, conectores recto ou curvado
• Exemplos: 75 kV CA1–CA11; 75/90 kV Straight‑CA11
• Secção nominal do condutor: ≈ 1,8 mm² (cobre estanhado)
• Cor do isolamento HV: branco (elastómero)
• Bainha: PVC cinzento, espessura 1,5 ± 0,3 mm; diâmetros típicos 18,5 ± 0,5 mm ou 14,5 ± 0,5 mm conforme o tipo

Uso / Cenários de uso
A bainha deve ser lisa e de diâmetro uniforme sem junções, bolhas ou protuberâncias. Densidade da trança ≥ 90%. Espessura mínima de isolamento e bainha ≥ 85% da espessura nominal. Isolamento entre núcleo e condutor isolado e entre núcleo e terra deve suportar 1,5 kV AC por 10 minutos sem avaria. Isolamento entre núcleo e blindagem deve suportar 90 kV DC por 15 minutos sem avaria. Corpo do plugue deve resistir a testes de queda repetidos (≥ 1000 quedas) sem danos. Resistência DC do condutor e cabo de terra ≤ 11,4 ± 5% Ω/m. Resistência de isolamento do núcleo ≥ 1000 MΩ·km. Cabo e peças cumprem RoHS 3.0 e REACH.

Embalagem & Entrega
Embalagem: cartão à prova de água. Dimensões da embalagem: 51 cm × 50 cm × 14 cm. Peso bruto: 12 kg; peso líquido: 10 kg. Imagens na página do produto.

Prazo de entrega

• 1–10 pcs: aprox. 3 dias
• 11–20 pcs: aprox. 7 dias
• 21–200 pcs: aprox. 15 dias
• >200 pcs: a negociar

Características técnicas / especificações

• Tensão nominal: 75 kV DC
• Isolamento HV (teste): 90 kV DC
• Isolamento LV (teste): 500 Vac
• Resistência de blindagem: 0,010 Ohm/m
• Cobertura da trança: >95%
• Capacitância do cabo: < 120 pF/m
• Diâmetro exterior: 16,5 mm ± 0,5 mm
• Raio de curvatura: > 150 mm
• Condutor LV: 2 × 1,5 mm²; condutor comum: 2 × 0,75 mm²
• Resistência do condutor: 0,013 Ohm/m
• Bainha: PVC cinzento claro, espessura 1,5 ± 0,3 mm
• Plugue: 8 pontos de contacto, flanges desmontáveis, Tmax 110 °C
• Comprimento padrão: 3 m (comprimentos personalizáveis)
