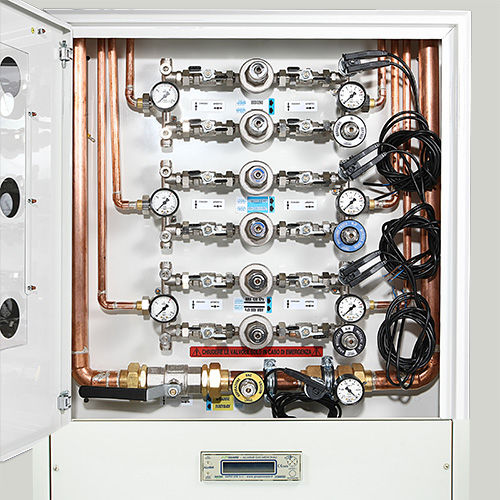

Unidade de controle de pressão WR series

de centrais de gases médicos

Os redutores de pressão modelo WR e os painéis de controle de pressão de gás múltiplos, são concebidos e realizados de acordo com a MDD 93/42/EEC e normas relacionadas ISO 7396-1 e ISO 10524-1. Cada gás técnico ou médico é tratado com um duplo redutor de pressão de segundo estágio conectado por um sistema de by-pass. A jusante da redutora é instalado um grupo de zona amovível com um manómetro, um pressóstato ( ou transdutor sob pedido ) e uma saída específica de gás de emergência codificado ( NIST, UNI 9507, AFNOR ). A rede de vácuo é interceptada e controlada através de uma válvula de esfera completa com um medidor de vácuo e um interruptor de vácuo. De acordo com os códigos do painel, o grupo de corte de vácuo é realizado com uma válvula de 3/4" (diam. mm 22) ou 1" (diam. mm 28) ou 1" ¼ " (diam. mm 35). As placas de painel WR estão disponíveis em várias conf gurações de acordo com a quantidade de redutores de pressão, a presença da válvula de vácuo e o tipo de montagem das placas de painel (seja fl ush ou de superfície). As placas de painel WR múltiplas, na conf guração padrão, são concebidas para gases pré-definidos. No entanto é possível ter diferentes conf gurações, indicando os gases medicinais a tratar. Cada linha de painel WR é equipada por tubo de cobre (entrada e saída) para a planta de conexão.
