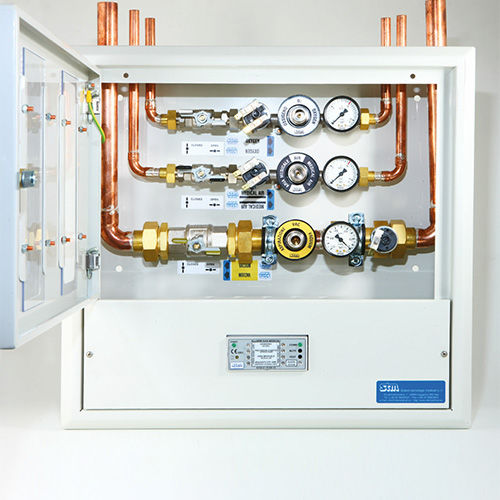

Unidade de controle de pressão QAG series

de centrais de gases médicos

Os painéis QAG - QAGV são concebidos e realizados de acordo com a Directiva 93/42/CEE e norma ISO 7396 -1 relacionada. A sua função é permitir, graças às válvulas de esfera incorporadas, a exclusão ou a passagem dos gases medicinais num serviço ou numa área e desafiar esta área do resto da rede. A jusante de cada válvula para gás comprimido é instalado um interruptor de pressão e uma unidade terminal de emergência codificada a gás. Para rede de vácuo é instalado um interruptor de vácuo e uma unidade terminal de emergência. Para cada componente sujeito a manutenção / substituição é fornecido um dispositivo anti-retorno, a fim de permitir uma intervenção rápida com um serviço sem paragens. Os vários tipos de placas de painel são definidos pelo número do gás, a presença da unidade de vácuo, a presença do manómetro e pelo tipo de placa de painel de montagem de fl ush ou superfície ( QAG sem vácuo, QAGV com vácuo ) ÁREA FECHADA - DESLIGAR VÁLVULAS QAG - QAGV Caixa de montagem com superfície de aço lacado branco/flush com : - 1 a 6 GRUPOS MÉDICOS DE GÁS constituídos por : 1 x 1/2" válvulas de esfera de gás diam. 14-1 1 x bloco com intervalo de calibre 0 - 10 bar 1 x unidade de abastecimento de emergência de acordo com a AFNOR ** 1 x reserva para controlo de pressão pré-calibrada dispositivo para H.P. e L.P. a funcionar a 4 bar, ± 20%* - 1 VACUUM GROUP constituído por : 1 x 3/4 " válvula de esfera de vácuo diam.22-1 1 x bloco com escala de vácuo pré-definida para baixo nível de vácuo (inferior a - 440 mbar). 1 x intervalo de vacuómetro de reserva 0 / - 1 bar 1 reserva para alarme que controla a pressão de rede secundária para gases medicinais e vácuo
