Sistema de análise de movimento EDDO

da marchade posturaautomático

Visão geral
EDDO é a versão portátil do sistema 3DMA: uma solução de captura e análise de movimento 3D para avaliações biomecânicas rápidas no local. Regista movimento em alta velocidade até 120 FPS através de uma unidade de câmara pré-calibrada plug-and-play e realiza análises específicas por lado do corpo. O sistema inclui hardware e software necessários para executar avaliações rápidas em locais temporários ou permanentes, suportando ciclismo, marcha, corrida e análises de articulações individuais.

Capacidades principais

• Sistema portátil plug-and-play de captura e análise 3D
• Captura em alta velocidade até 120 FPS com três câmaras sincronizadas de alta frequência
• Iluminação infravermelha sincronizada (850 nm) para deteção de marcadores
• Avaliação em tempo real e regras de biofeedback configuráveis
• Deteção automática de eventos e cálculos biomecânicos em tempo real
• Geração automática de relatórios com modelos predefinidos e personalizáveis
• Integração e sincronização com dispositivos de terceiros (EMG, câmaras HFR a cores, plataformas de força, plataformas de pressão)
• Licença de software anual com atualizações e suporte técnico

Funcionalidades EDDO (visão geral)

• Protocolos: corrida, ciclismo, análise da marcha e módulos para articulações individuais
• Integração: operar e sincronizar com EMG, câmaras HFR, plataformas de força e de pressão
• Biofeedback: avaliação em tempo real com criação de regras personalizadas
• Design portátil: unidade de câmara pré-calibrada, mala de transporte e tripé para configuração rápida
• Modelo de licença anual com atualizações e suporte
• Algoritmos avançados: deteção automática de eventos e cálculos imediatos
• Relatórios: geração automática de relatórios personalizáveis e acesso a curvas biomecânicas completas
• Facilidade de uso: assistência à instalação e formação multinível fornecidas

Protocolos e módulos
Ciclismo

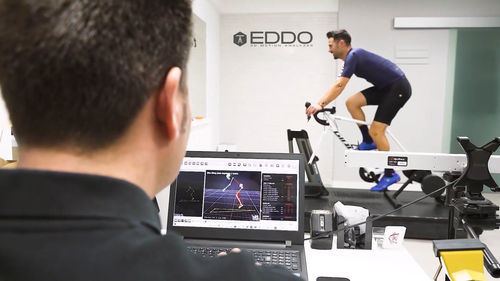

Avaliação dinâmica rápida do movimento durante a pedalada. EDDO integra três câmaras sincronizadas de alta frequência (120 Hz) com iluminação infravermelha numa unidade pré-calibrada. Configuração típica: tripé, marcadores e mala de transporte; distância recomendada ~2 metros entre a câmara e o sujeito para captura imediata.
Protocolos de ciclismo incluídos:

• Análise lateral de ciclismo corpo inteiro em rolo (lado esquerdo)
• Análise lateral de ciclismo corpo inteiro em rolo (lado direito)

Marcha
Captura do membro inferior (ambos os lados e pelve) com parâmetros e cálculos específicos da marcha apresentados de forma clara. Gera relatórios abrangentes e pode ser complementado com plataformas de pressão, plataformas de força ou EMG de superfície.
Protocolos de marcha disponíveis:

• Análise da marcha do membro inferior a partir de trás
• Captura posterior do membro inferior a velocidades até 10 km/h para protocolos especificados

Corrida
Avaliação dinâmica rápida da marcha e da corrida para avaliar postura, cadência, apoio do pé e fornecer recomendações de prevenção de lesões. Requer uma pequena área livre (aprox. 2–2,5 m²) e um procedimento de configuração simples, adequado ao uso portátil.
Protocolos de corrida disponíveis:

• Análise de corrida do membro inferior a partir de trás
• Captura posterior do membro inferior a velocidades até 10 km/h para protocolos especificados

Articulações
Medida 3D e relatórios para articulações individuais com acesso rápido a curvas biomecânicas e relatórios completos. Pode ser complementado com plataformas de pressão/força ou EMG de superfície.
Protocolos de articulações disponíveis:

• Lombar (análise em 2 pontos)
• Coluna dorsal
• Análise flexão-extensão da anca, esquerda e direita
• Análise de abdução da anca
• Análise de rotação da anca
• Ombro e cotovelo, esquerdo e direito
• Análise do cotovelo (descontinuada), esquerdo e direito
• Análise do joelho, esquerdo e direito
• Análise do tornozelo, esquerdo e direito
• Rotação do ombro, esquerdo e direito
• Análise do punho, esquerdo e direito

Fluxo de operação

• Configuração rápida da câmara com unidade pré-calibrada
• Kit totalmente portátil fornecido com tripé, mala e acessórios
• Gravação com 3 câmaras e sincronização infravermelha
• Rotulagem automática, processamento e deteção de eventos
• Geração automática de relatórios usando modelos

O que está incluído
EDDO é entregue como um pacote completo de hardware e software:

• Software: licença anual incluindo atualizações e suporte técnico
• Unidade de câmara EDDO: sistema mocap (até 120 FPS), pré-calibrado
• Acessórios: cabos, marcadores, adesivos, tripé, mala de transporte e itens de configuração
• Formação e suporte: orientação inicial de gravação e formação multinível (suporte disponível em inglês e espanhol)

Especificações técnicas

• Modelo: EDDO (sistema mocap 3D portátil)
• Taxa de captura: até 120 FPS (três câmaras de alta frequência)
• Iluminação: infravermelho sincronizado a 850 nm
• Modos de captura: análise por lado; configurável para um lado, ambos os lados ou lado & traseira conforme o protocolo
• Instalação: unidade de câmara plug-and-play pré-calibrada; tripé, marcadores e mala incluídos
• Distância de captura recomendada: ~2 metros entre câmara e sujeito
• Espaço requerido (corrida): aproximadamente 2–2,5 m²
• Restrições de protocolo: alguns protocolos de marcha/corrida limitam a velocidade (p.ex. ≤10 km/h para capturas posteriores)
• Integração: operação síncrona com EMG, câmaras HFR, plataformas de força e de pressão
• Licença: licença de software anual com atualizações e suporte
• Saídas: relatórios automáticos personalizáveis e curvas biomecânicas completas
