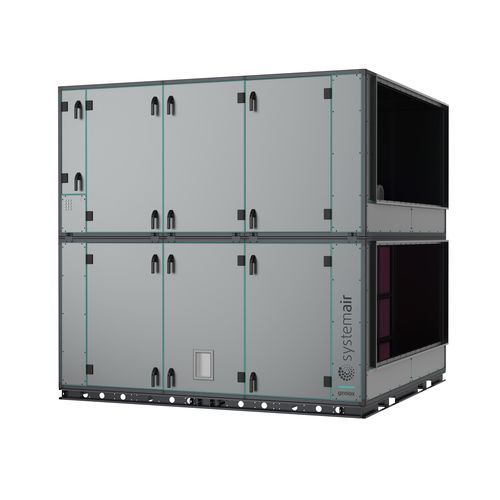

Unidade de tratamento de ar para hospital Geniox

modularpara telhadohigiênica

Visão geral
Geniox é uma gama modular de unidades de tratamento de ar (UTA) totalmente personalizável, oferecendo elevada flexibilidade, amplas opções de aplicação e controlos inteligentes. A gama foi concebida para instalação interior e exterior e está otimizada para eficiência energética, durabilidade e desempenho higiénico.

Principais características

• Caudais: De 750 a 110.000 m³/h (0,21 - 30,6 m³/s).
• Configurações: Em linha, empilhadas e lado a lado (baixa altura).
• Opções de trocador de calor: Rotativo, contrafluxo, fluxo cruzado e run-around.
• Bomba de calor integrada: Disponível em variantes reversíveis integradas (Geniox HP DFN com refrigerante natural R290).
• Systemair Access: Sistema de controlo integrado com comunicação sem fios (smartphone/tablet/NaviPad), comunicação Modbus, monitorização cloud e conceito plug-and-play.
• #HygienicByDesign: Opções de conceção higiénica disponíveis na gama.

Benefícios

• Liberdade de escolha: Conceção modular baseada em secções normalizadas que permite múltiplas configurações.
• Configuração fácil: Configuração através do SystemairCAD; a Systemair também pode configurar as unidades.
• Perdas de energia mínimas e design duradouro: Isolamento de 60 mm para minimizar perdas térmicas e pontes térmicas; pegas, dobradiças e janelas de inspeção concebidas pela Systemair para longa vida útil.
• Fácil de controlar e operar: Sistema de controlo integrado Systemair Access para otimizar o desempenho da ventilação e o clima interior, reduzindo o consumo de energia.

Componentes e opções

• Trocadores de calor: Rotativo (roda térmica), de placas (fluxo cruzado e contrafluxo), run-around; eficiência rotativa até 87%, placa contrafluxo até 90%, fluxo cruzado até 85%, run-around até 80%.
• Serpentinas: Serpentinas de aquecimento (água ou condensação por refrigerante; tubos de cobre e aletas de alumínio standard), aquecimento elétrico com elementos em aço inox; serpentinas de arrefecimento (água ou refrigerante evaporativo direto, DX).
• Bomba de calor: Módulo de bomba de calor reversível integrado com compressor scroll inverter e trocador rotativo para aquecimento e arrefecimento.
• Ventiladores: Ampla gama de plug fans acionados diretamente com pás aerodinâmicas e difusores rotativos; eficiência estática até 75%. Opções de motor: EC (IE5), PM (IE4) ou AC (IE3). Ventiladores equilibrados estática e dinamicamente.
• Válvulas/Reguladores: Cumprimento da classe de estanquidade 4C (EN 1751:2014), pás de alumínio aerodinâmicas contrarrotação para baixa perda de carga.
• Humidificador: Opção adiabática; unidade completa com elementos de humidificação, cuba/estrutura em aço inox AISI 304, bomba de circulação, válvulas de regulação, transbordo, válvula de drenagem e boia; pode ser colocado na insuflação após a serpentina de aquecimento ou na extração antes do trocador para arrefecimento adiabático indireto.
• Filtros: Filtro painel (Coarse 65% / equiv. G4 EN ISO 16890), opções de filtro de bolso com grande área e longa vida; filtros virucidas Deltri+ opcionais com eficiência ePM1 90% e desempenho virucida comprovado.
• Atenuador acústico: Atenuador de absorção com defletores, disponível para limpeza a seco e húmida para reduzir a potência sonora do equipamento no sistema de condutas.
• Instalação: Projetado para instalação interior e exterior; chassi base pode ser fornecido em comprimento total ou em secções para facilitar o trabalho no local.

Conceção, materiais e conformidade

• Chassi base: Montado em fábrica ou no local, opções em comprimento total ou seccionado.
• Caixa: Classe de isolamento térmico T2, classe de ponte térmica TB2, classe de fuga L1 (M), classe de deflexão D1; seleção flexível de materiais e tratamentos de superfície (pré-pintado ou ZM310); painéis e portas disponíveis em classe de corrosão C5.
• Diretivas e conformidade: Conforme com a Diretiva Máquinas 2016/42/UE, Diretiva Ecodesign 1253/2014, Diretiva EMC 2014/30/EU, Diretiva de Baixa Tensão 2014/35/EU e Diretiva de Equipamentos sob Pressão 2014/68/EU.

Notas adicionais
As variantes incluem Geniox Side-by-Side (SBS) unidades de cobertura de baixa altura, modelos Geniox com trocadores ECO (maior eficiência e menor perda de carga para a mesma área ocupada) e modelos com tecnologia avançada de descongelação para trocadores contra fluxo adequados a climas extremos.

Especificações técnicas

• Intervalo de caudal: 750 – 110.000 m³/h (0,21 – 30,6 m³/s).
• Espessura do isolamento: 60 mm.
• Classes da caixa: Isolamento térmico T2; Ponte térmica TB2; Fuga L1 (M); Deflexão D1; Classe de corrosão C5 para painéis e portas.
• Tipos de trocadores: Rotativo (até 87% de eficiência), Placa (contrafluxo até 90%, fluxo cruzado até 85%), Run-around (até 80%).
• Eficiência dos ventiladores: Plug fans com eficiência estática até 75%; opções de motor IE5 (EC), IE4 (PM), IE3 (AC).
• Sistema de controlo: Systemair Access integrado com comunicação sem fios, Modbus, monitorização cloud, controlo por smartphone/tablet/NaviPad.
• Humidificador: Tipo adiabático; cuba e estrutura em aço inox AISI 304; conjunto completo de acessórios (bomba, válvulas, transbordo, boia).
• Filtros: Filtro painel Coarse 65% (equiv. G4 EN ISO 16890); opções de filtro de bolso; filtros virucidas Deltri+ ePM1 90% opcionais.
• Bomba de calor: Módulo reversível integrado com compressor scroll inverter (disponível em variantes específicas Geniox HP, incluindo opção de refrigerante natural R290).
• Instalação: Interior e exterior; opções de chassi para transporte e montagem no local.
