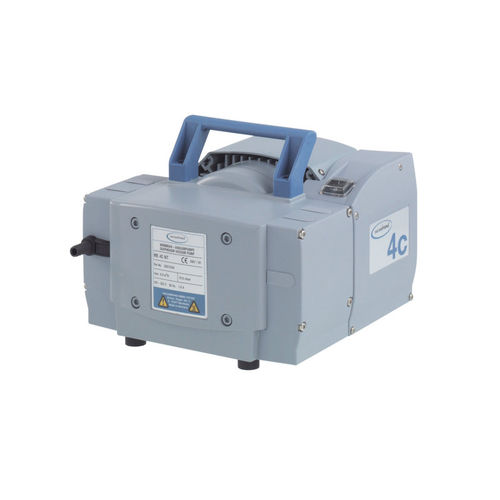

Bomba de vácuo de laboratório ME 4C NT

de diafragmasem óleo

Visão geral

• Excelente resistência química
• Bom desempenho mesmo próximo ao vácuo final
• Funcionamento muito silencioso
• Baixa vibração (ME 4C NT)
• Longa vida útil dos diafragmas; acionamento sem manutenção

Descrição do produto
Bombas de diafragma em versão química são uma solução para extração contínua e sem óleo de gases e vapores corrosivos. A construção monobloco oferece combinação de elevado caudal com vácuo final até 70 mbar. As peças principais em contacto com o meio são fabricadas em fluoroplásticos quimicamente resistentes; os diafragmas PTFE em configuração sandwich aumentam a confiabilidade e a vida operacional. A série NT apresenta desempenho melhorado, maior tolerância a condensados e manutenção simplificada. A ME 4C NT pode ser fornecida como sistema de vácuo ME 4C NT +2AK com separador de entrada para proteção contra partículas e gotículas e separador de saída para recolha de condensado.

Detalhes chave

• Vácuo final: 70 mbar (52 torr)
• Caudal máx. 50 Hz: 3,9 m3/h
• Caudal máx. 60 Hz: 2,6 cfm
• Número de cabeças: 2
• Número de estágios: 1
• Potência nominal: 0,18 kW
• Rotação nominal (50/60 Hz): 1500 / 1800 min-1
• Tensão nominal: 230 V
• Frequência de rede: 50-60 Hz
• Conexões aspiração/saída: Bocal DN 8-10 mm
• Pressão de retorno máx. (abs.): 1,1 bar
• Grau de proteção (IEC 60529): IP 40
• Temperatura de operação: 10 °C a 40 °C
• Temperatura de armazenamento: -10 °C a 60 °C
• Peso: 11,1 kg
• Nível sonoro a 50 Hz: 45 dBA
• Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Certificação NRTL: Sim
• Fornecido: Bomba montada, pronta a usar, com manual

Dados técnicos e gráficos (tabela)
Caudal máx. 50 Hz: 3,9 m3/h
Caudal máx. 60 Hz: 2,6 cfm
Vácuo final: 70 mbar / 52 torr
Número de cabeças: 2
Número de estágios: 1
Temperatura ambiente (operação): 10 °C
Temperatura ambiente (operação) limite superior: 40 °C
Temperatura (armazenamento): -10 °C a 60 °C
Pressão máx. de saída (abs.): 1,1 bar
Conexão entrada: Bocal DN 8-10 mm
Conexão saída: Bocal DN 8-10 mm
Potência nominal: 0,18 kW
Rotação nominal 50/60 Hz: 1500/1800 min-1
Grau de proteção: IP 40
Dimensões L x W x H: 254 x 243 x 198 mm
Peso: 11,1 kg
Nível sonoro (50 Hz): 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Certificação NRTL: Sim
Fornecimento: Bomba montada, pronta a usar, com manual

Características / especificações técnicas

• Modelo: ME 4C NT
• Projeto: Bomba de diafragma química, monostágio
• Materiais: Partes em contacto com o produto em fluoroplásticos resistentes
• Diafragmas: PTFE sandwich
• Vácuo final: 70 mbar (52 torr)
• Caudal (50 Hz): 3,9 m3/h
• Caudal (60 Hz): 2,6 cfm
• Cabeças / estágios: 2 / 1
• Potência nominal: 0,18 kW
• Tensão / frequência: 230 V, 50-60 Hz
• Conexões: Bocal DN 8-10 mm
• Pressão máx. de saída: 1,1 bar (abs.)
• Grau de proteção: IP 40
• Temperatura de operação: 10 °C a 40 °C
• Temperatura de armazenamento: -10 °C a 60 °C
• Peso: 11,1 kg
• Nível de ruído: 45 dBA (50 Hz)
• Certificações: ATEX, NRTL
• Fornecimento: Bomba montada e pronta a usar com manual
