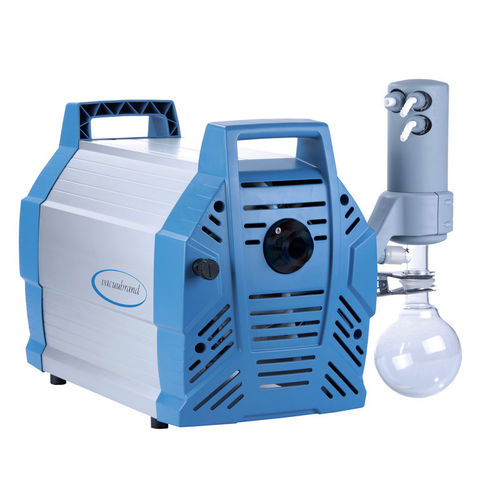

Bomba de vácuo de laboratório ME 16C NT +EK

de diafragmasem óleo

Visão geral

• Excelente resistência química e tolerância a vapores
• Velocidade de bombeamento elevada mesmo em níveis de vácuo baixos
• Projeto compacto
• Funcionamento muito silencioso e baixas vibrações
• Compatível com o ambiente devido à recuperação eficiente de solventes através do condensador EK

Descrição do produto
As bombas de diafragma químicas da série NT proporcionam bombeamento contínuo, sem óleo, de gases e vapores corrosivos. A construção monostágio combina alta velocidade de bombeamento com um vácuo final de até 70 mbar. Todas as partes molhadas são feitas de fluoroplásticos quimicamente resistentes. Diafragmas tipo sanduíche em PTFE aumentam a fiabilidade e a vida útil. A ME 16C NT de oito cabeças oferece alto desempenho num formato compacto. Com o condensador de vapor de escape (EK) instalado, a ME 16C NT +EK permite recuperação eficiente de solventes e redução de emissões. Bombas NT de oito cabeças apresentam funcionamento silencioso e superfícies lisas, fáceis de limpar.

Dados técnicos e gráficos (valores chave)
Velocidade de bombeamento máx. 50 Hz: 16.3 m3/h
Velocidade de bombeamento máx. 60 Hz: 9.6 cfm
Vácuo máximo: 70 mbar / 53 torr
Vácuo com gas ballast: 100 mbar / 75 torr
Número de cabeças: 8
Número de estágios: 1
Temp. ambiente operação (mín): 10 °C
Temp. ambiente operação (máx): 40 °C
Temp. ambiente armazenamento (mín): -10 °C
Temp. ambiente armazenamento (máx): 60 °C
Pressão máx. de saída (abs.): 1.1 bar
Conexão de entrada: flange pequena KF DN 25
Conexão de saída: bocal DN 8-10 mm
Conexão de arrefecimento: 2 x bocal DN 6-8 mm
Potência nominal: 0.53 kW
Velocidade nominal (50/60 Hz): 1650 min-1
Classe de proteção IEC 60529: IP 40
Dimensões (C x L x A): 528 × 387 × 395 mm
Peso: 28.3 kg
Ruído (nível de pressão sonora) a 50 Hz: 54 dBA
Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
Certificação NRTL: Não
Itens fornecidos: Bomba entregue completamente montada, pronta a usar, com manual
Faixa de tensão nominal: 200-230 V
Frequência da rede: 50-60 Hz

Características / especificações técnicas

• Modelo: ME 16C NT +EK
• Tipo: Bomba de diafragma química, monostágio, sem óleo
• Velocidade de bombeamento (50 Hz): 16.3 m3/h
• Vácuo máximo (sem gas ballast): 70 mbar (53 torr)
• Vácuo com gas ballast: 100 mbar (75 torr)
• Cabeças / estágios: 8 cabeças, 1 estágio
• Potência do motor: 0.53 kW — velocidade nominal 1650 min-1
• Conexões: entrada KF DN 25, saída bocal DN 8-10 mm
• Arrefecimento: 2 x bocal DN 6-8 mm
• Classe de proteção: IP 40
• Dimensões (C×L×A): 528 × 387 × 395 mm
• Peso: 28.3 kg
• Nível sonoro: 54 dBA (50 Hz)
• Pressão máxima de saída (abs.): 1.1 bar
• ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
• Fornecimento: Bomba montada com manual
