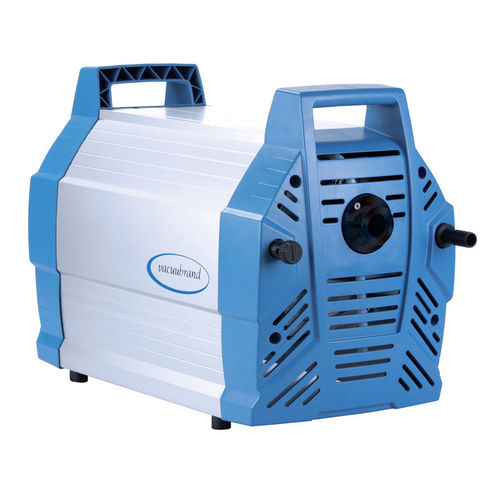

Bomba de vácuo de laboratório MV 10C NT

de diafragmasem óleode múltiplos estágios

Visão geral

• Excelente resistência química e alta tolerância a vapores
• Elevada velocidade de bombeamento que reduz o tempo de processo mesmo perto do vácuo final
• Baixa vibração e funcionamento silencioso
• Bom vácuo final mesmo com gas ballast
• Opção de recuperação de solventes (EK) para melhor desempenho ambiental

Descrição
As bombas de diafragma de quatro estágios, isentas de óleo, são adequadas para o bombeamento contínuo de gases e vapores corrosivos e cumprem exigentes requisitos de vácuo final. A MV 10C NT apresenta desenho compacto com oito cilindros e quatro estágios, combinando elevada capacidade de sucção com vácuo final de 0,9 mbar. Todas as peças internas em contacto com o fluido bombeado são fabricadas em fluoropolímeros resistentes quimicamente. Os diafragmas sandwich em PTFE e as válvulas em PTFE prolongam a vida útil e aumentam a fiabilidade. Com o condensador de vapores de escape (EK) a MV 10C NT +EK permite recuperação eficiente de solventes. Opcionalmente está disponível um separador de entrada (AK) com frasco de vidro (revestimento protetor) para proteção contra partículas e gotas de líquido.

Detalhes principais do produto
Vácuo final: 0.9 mbar
Vácuo final com gas ballast: 1.5 mbar
Velocidade de bombeamento máx. 50 Hz: 9.5 m³/h

Dados técnicos e gráficos
Velocidade de bombeamento máx. 50 Hz: 9.5 m³/h
Velocidade de bombeamento máx. 60 Hz: 5.6 cfm
Vácuo final: 0.9 mbar / 0.68 torr
Vácuo final com gas ballast: 1.5 mbar / 1.1 torr
Número de cabeças: 8
Número de estágios: 4
Temperatura ambiente operação: 10 °C a 40 °C
Temperatura de armazenamento: -10 °C a 60 °C
Pressão máxima de saída (abs.): 1.1 bar
Conexão de entrada: Flange pequeno KF DN 25
Conexão de saída: Bocal para mangueira DN 15 mm
Potência nominal do motor: 0.53 kW
Velocidade nominal 50/60 Hz: 1650 min-1
Classe de proteção IEC 60529: IP 40
Dimensões C x L x A: 533 × 260 × 359 mm
Peso: 28.1 kg
Nível de ruído (50 Hz): 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Tensão nominal: 200-230 V
Frequência da rede: 50-60 Hz

Acessórios / Opções

• Condensador de vapores de escape (EK) para recuperação de solventes
• Separador de entrada (AK) com frasco de vidro (revestimento protetor)
• Opções de fichas (CEE, UK, US) e kits de peças sobressalentes (diafragmas e válvulas)

Características / especificações técnicas

• Design: bomba de diafragma sem óleo, quatro estágios, oito cilindros
• Materiais em contacto com o meio: fluoropolímeros resistentes quimicamente
• Diafragmas: diafragmas sandwich em PTFE para maior vida útil
• Velocidade de bombeamento (50 Hz): 9.5 m³/h
• Vácuo final: 0.9 mbar (0.68 torr)
• Vácuo final com gas ballast: 1.5 mbar (1.1 torr)
• Potência do motor: 0.53 kW, 1650 min-1 (50/60 Hz)
• Entradas/saídas: admissão KF DN 25; saída bocal DN 15 mm
• Pressão máxima de saída: 1.1 bar (abs.)
• Temperaturas: operação 10 °C a 40 °C; armazenamento -10 °C a 60 °C
• Classe de proteção: IP 40
• Peso: 28.1 kg; Dimensões (C×L×A): 533 × 260 × 359 mm
• Nível de ruído: 50 dBA (50 Hz)
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Entrega: bomba montada, pronta a usar, com manual
