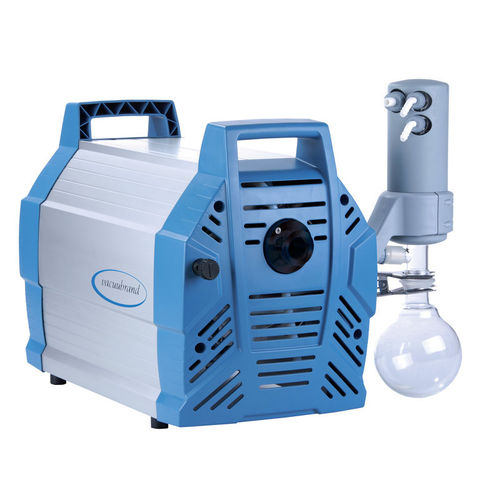

Bomba de vácuo de laboratório MV 10C NT +EK

de diafragmasem óleode múltiplos estágios

Visão geral

• Excelente resistência química e tolerância a vapores
• Tempos de processo reduzidos devido a elevadas vazões mesmo perto do vácuo limite
• Muito baixa vibração e funcionamento silencioso
• Bom vácuo final mesmo com gás ballast
• Modelos +EK: condensador de emissões para recuperação de solventes

Resumo do produto
Bombas de diafragma de quatro estágios, design químico, proporcionam bombagem contínua e sem óleo de gases e vapores corrosivos, satisfazendo exigências industriais rigorosas. A configuração de quatro estágios com oito cilindros do MV 10C NT combina elevada capacidade de sucção com um vácuo final de 0,9 mbar num design compacto. Todas as peças em contacto com o fluido são em fluoropolímeros quimicamente resistentes; diafragmas sandwich em PTFE aumentam a fiabilidade e a vida útil. A versão +EK inclui um condensador de emissões para recuperação de solventes. Opcionalmente está disponível um separador de entrada em vidro (AK) com revestimento protetor para proteção contra partículas e gotas.

Detalhes principais do produto

• Vácuo final: 0.9 mbar
• Vácuo final com gas ballast: 1.5 mbar
• Vazão máxima (50 Hz): 9.5 m³/h

Dados técnicos e gráficos
Vazão máxima 50 Hz: 9.5 m³/h
Vazão máxima 60 Hz: 5.6 cfm
Vácuo final: 0.9 mbar / 0.68 torr
Vácuo final com gas ballast: 1.5 mbar / 1.1 torr
Número de cilindros: 8
Número de estágios: 4
Temperatura ambiente mínima (operação): 10 °C
Temperatura ambiente máxima (operação): 40 °C
Temperatura mínima (armazenamento): -10 °C
Temperatura máxima (armazenamento): 60 °C
Pressão máxima de saída (abs.): 1.1 bar
Conexão de entrada: Flange pequeno KF DN 25
Conexão de saída: Bico de mangueira DN 8-10 mm
Conexões de refrigeração: 2 × bico DN 6-8 mm
Potência nominal: 0.53 kW
Velocidade nominal (50/60 Hz): 1650 min⁻¹
Grau de proteção IEC 60529: IP 40
Dimensões (C × L × A): 528 × 387 × 395 mm
Peso: 28.3 kg
Nível de ruído (50 Hz): 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
Certificação NRTL: Não
Fornecido: Unidade de bombagem montada, pronta a usar, com manual
Faixa tensão nominal 1: 200–230 V
Frequência: 50–60 Hz

Características / especificações técnicas

• Modelo: MV 10C NT +EK
• Tipo: Bomba de diafragma química, 4 estágios, 8 cilindros (sem óleo)
• Vácuo final (sem gas ballast): 0.9 mbar
• Vácuo final (com gas ballast): 1.5 mbar
• Vazão (50 Hz): 9.5 m³/h
• Potência motor: 0.53 kW
• Entrada: KF DN 25
• Saída: Bico DN 8-10 mm
• Conexões de refrigeração: 2 × DN 6-8 mm
• Dimensões: 528 × 387 × 395 mm
• Peso: 28.3 kg
