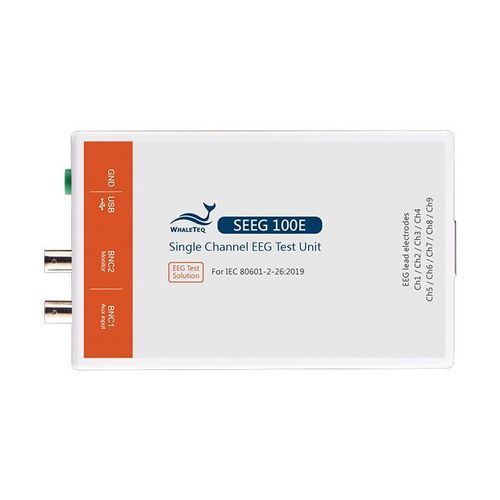

Aparelho para teste de sinal SEEG 100E

para EEGautomáticoUSB

Visão geral
O SEEG 100E é um analisador de desempenho EEG dedicado a fabricantes de dispositivos médicos, laboratórios de teste e equipes de engenharia clínica. Suporta testes de conformidade IEC 80601-2-26:2019, gera sinais de baixa amplitude até 1µV e integra um circuito de impedância de saída padrão 620kΩ/4.7nF para simular uma fonte EEG realista.

Funções

• Precisão de saída: geração de sinais na faixa de µV com resolução DAC de 0,5µV para controlo preciso da amplitude.
• Comutação automática de 9 canais: testes por canal individual com seleção de saída (Ch1–Ch9; Ch10–Ch22 em curto).
• Reprodução de base de dados EEG: reproduz formas de onda clínicas ou definidas pelo utilizador (PhysioNet EDF, TXT, Binary, etc.) para verificar cadeias de processamento e algoritmos.
• Software assistente IEC: procedimentos guiados para executar testes de desempenho IEC 80601-2-26, reduzindo o tempo de configuração.
• SDK para automação: kit de desenvolvimento para integrar e automatizar sequências de teste no ambiente do usuário.

Destaques

• Reprodução repetível de ondas gravadas clinicamente ou compiladas pelo usuário para validar o processamento de sinais.
• Vasta gama de tipos e intervalos de sinal: seno, triângulo, quadrado, pulsos e histerese com passos finos em frequência e amplitude.
• Circuito de impedância de saída integrado (620kΩ/4.7nF) e opções de injeção de ruído para condições de teste realistas.

Conteúdo da embalagem (exemplo de informação de pedido)

• SEEG 100E x 1
• Caixa de derivação EEG x 1
• Abraçadeiras de cabo x 22
• Cabo USB x 1
• Fio de aterramento x 1

Especificações técnicas

• Geral: Precisão de saída principal ±1% (≥50µVpp); resolução DAC 0,5µV; taxa de amostragem 5kHz ±0,1%; alimentação USB 5Vdc, 0,5A (modo alta potência).
• Intervalos de sinal: Seno/triângulo/quadrado/histerese 0,05–500Hz (passo 0,01Hz); amplitude −2000 a 2000µV (passo 1µV); larguras de pulso 2–300ms quando aplicável.
• Opções de saída: Offset DC −1000 a 1000mV (passo 1mV); circuito de impedância 620kΩ/4.7nF selecionável; opções de ruído 50Hz/60Hz/80Hz/100Hz para testes e correção de capacitância.
• Encomenda / Acessórios: Ref. 100-EE00102 = SEEG 100E sistema de teste de canal único com caixa de derivação EEG e software assistente IEC. Opcional: Ref. 100-OT00001 isolador USB recomendado.
