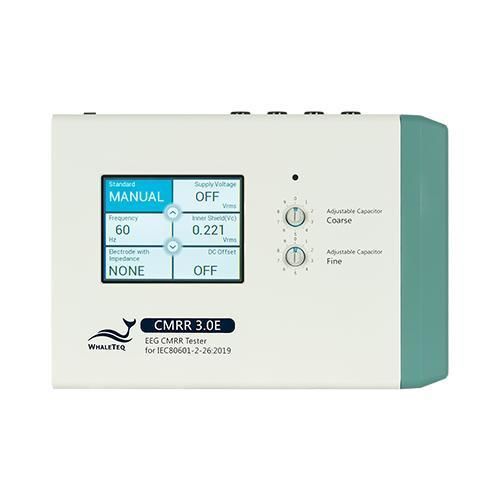

Aparelho para teste de segurança elétrica CMRR 3.0E

de integridadede sinalde tensão

Visão geral
O CMRR 3.0E foi projetado para realizar testes de relação de rejeição em modo comum (CMRR) para EEG em conformidade com a IEC 80601-2-26:2019 e o regulamento chinês GB 9706.226. A unidade integra múltiplos projetos de circuito e blindagens internas/externas para reduzir a complexidade dos testes e o ruído ambiental. O CMRR 3.0E fornece dados de teste reprodutíveis para P&D, verificação de conformidade e testes em linha de produção de equipamentos EEG médicos.

Origem
Equipamentos de monitorização médica operam em ambientes com elevado ruído elétrico. O teste CMRR verifica se o dispositivo em teste (DUT) suprime interferências em modo comum para preservar a integridade do sinal e a precisão diagnóstica. O CMRR 3.0E utiliza blindagem dupla nos circuitos e um mecanismo externo dedicado para isolar interferências ambientais. Está disponível uma tampa de blindagem externa opcional para medições de maior precisão. O equipamento permite valores CMRR mensuráveis elevados (até 120 dB, acima do requisito de 89 dB) e adota um divisor de tensão 11:1 (110 MΩ : 10 MΩ) e um circuito de medição para determinar automaticamente a tensão do ponto comum Vc após o condensador de 100 pF, resolvendo dificuldades práticas de medição. Um gerador de onda senoidal incorporado fornece as tensões e frequências de teste padrão (incluindo 20, 2.828, 0.5 Vrms e 2 Vrms). Um SDK permite automatizar os testes por software e um Standard Assistant Software (vendido separadamente) orienta a configuração e execução dos testes de conformidade.

Recursos

• Gerador senoidal calibrado incorporado e circuito de medição de tensão para garantir a precisão do sinal de teste e monitorar a tensão do ponto comum.
• Design de múltiplos circuitos com MCU e relés eletrônicos para comutação manual ou automática de linhas RC e opções de tensão.
• Blindagem de duplo camada (blindagem interna do circuito e mecanismo externo) para isolar efetivamente o ruído ambiental.
• Ampla faixa de tensão de teste: suporta valores padrão 0.5 / 2.828 / 20 / 2 Vrms e estende até 70.71 Vrms.
• Interface touchscreen para seleção de eletrodos e sobreposição de impedância; capacitor variável para ajuste fino.
• Teste automatizado via SDK para sequências de teste controladas por software.
• Standard Assistant Software (vendido separadamente) para auxiliar a configuração e execução de testes de conformidade.

Destaques

• Design de circuito all-in-one para superar limitações comuns de teste; o gerador calibrado incorporado compensa a saída insuficiente de geradores de sinal genéricos.
• Circuito de medição de tensão calibrado que confirma a tensão do ponto comum ao ajustar a capacitância variável.
• Alto CMRR em testes não balanceados até 111 dB; tampa de blindagem opcional possibilita medições de CMRR ainda maiores.
• Procedimento de teste simplificado que permite completar os itens exigidos pela norma com mínima intervenção do usuário.

Pedido / Conteúdo da embalagem (sistema de exemplo)

• Número do modelo: CMRR 3.0E
• Testador CMRR EEG com 11 terminais compostos para IEC 80601-2-26:2019 e GB 9706.226
• Conteúdo da embalagem: CMRR 3.0E x 1; Tampa de blindagem superior x 1; Tampa de blindagem inferior x 1; Terminal composto x 11; Cabo USB x 1; Fio de aterramento x 1; Adaptador de alimentação 12V x 1 (cabo de alimentação não incluído)

Especificações técnicas

• Tensão de fornecimento: 0.5 / 2.828 / 20 / 2 / (70.71) Vrms — ±1%*
• Tensão do ponto CM: 1.414 / 10 / 1 / (35.355) Vrms — ±1% (0.25 Vrms ±2%)
• Frequência: 50 / 60 / 100 / 120 Hz — ±1%
• Eletrodo com impedância: alterar eletrodo via ecrã táctil — Opções: None / RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6 / ALL
• Eletrodo sem impedância: alterar eletrodo via ecrã táctil — Opções: RA / LA / LL / V1 / V2 / V3 / V4 / V5 / V6
• Impedância de desequilíbrio, R: 10 kΩ — 10 kΩ ±1%
• Impedância de desequilíbrio, C: 47 nF — 47 nF ±5%
• Offset DC: Alimentado por bateria pré-instalada substituível, pode ser aplicada em RA / LA / LL / V1~V6 — 150 mV ±1%; Até 40 h com uso intermitente
• Condensador 100 pF: medido indiretamente usando divisor de tensão 11:1 (110 MΩ : 10 MΩ) — 100 pF ±5%
• Ambiente: Destinado a ambiente de laboratório normal; seleção estável de componentes críticos na faixa indicada. Nota: o divisor 110 MΩ pode ser afetado por humidade superior a 85% — Operação: 15 - 30°C; 10 - 75% HR
• *Nota de medição: requer medição com um multímetro de maior precisão.
