大人用診察台 H-U 1065/E 930

電動式高さ調節可能な高さ調節可能な

概要
2セクションの電動高さ調節式診察台は、シザーメカニズムにより430 mmの大きなストロークを実現しています。最低位置でのクッション上端は約500 mm、最大高さは930 mm。ハンドスイッチまたはオプションでフットスイッチにより制御可能です。臨床および外来環境に適し、車椅子高さまで下げて患者の移乗ができます。

フレーム仕上げと幅のバリエーション

• フレーム仕上げ：塗装（ラッカー）またはクロームメッキ。
• 対応幅：650 mm、800 mm、1,000 mm。

特徴

• 高さ調節：500–930 mm、静音でメンテナンスフリー、防水保護（IPX4）の電動モーターによる調整。ハンドスイッチ（オプションでフットスイッチ）。操作はキーによるロック付き。
• モーター仕様：230 V、50/60 Hz、3.7 A、850 W、IPX4、速度 約11 mm/s、最大推力 約10,000 N。
• フレームコーナーの補強プレートにより高い安定性を確保。フレームの斜材および底部フレームは塗装されたブランクスチール。
• 張り材フレームのプロファイルは、塗装ブランクスチールまたはクローム仕上げのブランクスチールを用意。
• 張り材はヘッドレストと主面の2セグメント、厚さそれぞれ64 mm。ヘッドレストはクランピングロッド機構で連続調節＋40°まで（ハンドルでロック）。
• 耐荷重：200 kg。車椅子高さまで下げられ、虚弱な患者や障がいのある患者に対応。
• 幅・仕上げごとの品番：650 mm：H-U 1065/E 930（塗装）| H-U 2065/E 930（クローム）；800 mm：H-EKG 1080/E 930（塗装）| H-EKG 2080/E 930（クローム）；1,000 mm：H-GYMK 10100/E 930（塗装）| H-GYMK 20100/E 930（クローム）。

技術仕様 — 幅 650 mm
品番：H-U 1065/E 930（塗装） | H-U 2065/E 930（クローム）
長さ（ヘッドレスト / 主面）：1,900 mm — 500 / 1,400 mm
幅：650 mm
高さ調節：500 - 930 mm（電動モーター）
張り材セグメント：2セクション
張り材厚：64 mm
ヘッドレスト調節：+40°（クランピングロッド）
耐荷重：200 kg

技術仕様 — 幅 800 mm
品番：H-EKG 1080/E 930（塗装） | H-EKG 2080/E 930（クローム）
長さ（ヘッドレスト / 主面）：1,900 mm — 500 / 1,400 mm
幅：800 mm
高さ調節：500 - 930 mm（電動モーター）
張り材セグメント：2セクション
張り材厚：64 mm
ヘッドレスト調節：+40°（クランピングロッド）
耐荷重：200 kg

標準装備

• 4本の調整可能な脚に装着するフロアプロテクター（スナップオンキャップ）。

フレーム色

• ライトグレー（RAL 7035）
• ホワイトアルミニウム（RAL 9006）
• ピュアホワイト（RAL 9010）

張り材の色と素材
合成皮革の張り材は引き裂き耐性があり、耐久性と消毒液耐性を備えています。多彩なカラーバリエーションを用意。導電性の黒い張り材（フレームに等電位接続ソケット付）は有償オプションで、手術台や多機能台の価格設定には含まれる場合があります。

付属品と追加オプション
主なアクセサリー（抜粋）：

• GS-1710 / EfGS — ヘッドレストの楕円形フェイスカットアウトと閉塞用の張り材インサート。
• KVG — ガススプリング式ヘッドレスト（片手操作）、後付け不可。
• LR-75 / LR-125 — キャスターセット Ø 75 mm または Ø 125 mm（自在キャスター4個、うち2個ロック可）。
• LR/Z-125 — 中央ロック機構付きキャスターシステム、二重自在キャスター Ø 125 mm。
• OPS-40/A … OPS-170/A — 張り材フレーム取付用の標準レール（ペア）、CrNi製（後付け不可）。
• P-2065/A / P-2080/A — テーブル幅650 mmおよび800 mm用の紙ロールホルダー（クローム取り付けセット）。
• その他のオプション：輸液スタンド、周囲エッジ／衝撃保護、ポジショニング補助、キャスター付き移動ベース、患者ベルト、取り外し可能または旋回式のサイドガード、ショックポジション／トレンデレンブルグ調整、四隅の壁当てリング等。

図版

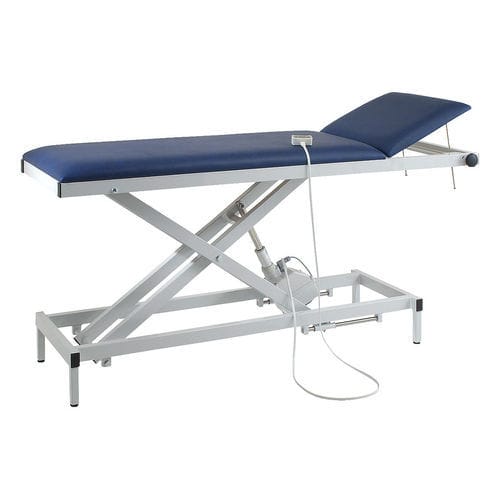

写真は特定の品番（例：H-EKG 1080/E 930、H-U 1065/E 930、H-U 2065/E 930）を示し、各種フレーム・張り材色の組合せやアクセサリー（キャスター LR-75、紙ロールホルダー P-2065/A、ヘッドレスト KVG、サイドガード SG-1000/1、ショックポジション SL-AWL 等）を掲載しています。

技術的特性 / 仕様

• 高さ調節範囲：500 - 930 mm（電動モーター）；シザーメカニズムによる大型ストローク：430 mm。
• モーター仕様：230 V、50/60 Hz、3.7 A、850 W、IPX4、速度 ≈ 11 mm/s、推力 最大約10,000 N。
• テーブル長：全長 1,900 mm（ヘッドレスト 500 mm / 主面 1,400 mm）。
• 対応幅：650 mm、800 mm、1,000 mm。
• 張り材：2セグメント、厚さ 64 mm；ヘッドレスト +40°（クランピングロッド）またはオプションのガススプリング（KVG）。
• フレーム材料：塗装ブランクスチールまたはクロームブランクスチール；ベースフレームおよび斜材は塗装仕様。
• 耐荷重：200 kg。
• 標準装備：調整脚にフロアプロテクター装着；キャスターや中央ロックシステムのオプションあり。
