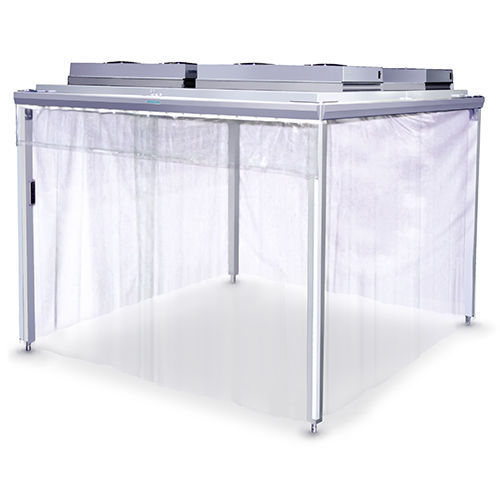

医療クリーンルーム MCB

大型アルミフレームISO クラス 7

製品の用途
設置場所や作業に合わせた低コストのクリーン環境を提供します。MCBシリーズはアルミフレームを採用したクリーンブースです。アルミは構造強度と外観を兼ね備え、短納期に対応できます。設置場所に合わせたカスタム製作によりスペースを有効活用でき、大型や特殊設計にも対応可能です。MCB06シリーズは省電力タイプのクリーンユニットを搭載可能で、清浄度に応じた風量自動制御に対応します。

当社製品のポイント

• 用途・環境に応じた幅広い清浄度に対応（例：ISO5（クラス100）、ISO6（クラス1,000）、ISO7（クラス10,000））
• 柱・梁にアルミフレームを使用
• 主要部品の標準化と在庫により短納期を実現
• 間口・奥行・高さのカスタム製作対応
• 周囲は透明の帯電防止ビニールカーテンを標準採用（オプションで他材質対応可）
• 出入口は多様なバリエーションに対応：ビニールカーテン（ラップ式／カーテンレール式）、アルミ扉、エアーシャワー等

規格・仕様について
MCB06-262820A5（全面層流型）
型式: MCB06-262820A5（全面層流型）
清浄度: ISO5(クラス100)
集塵効率: 0.3μm粒子にて99.99%以上
集塵要素: メインフィルター：HEPAフィルター
プレフィルター：サランネット加工品
処理風量: 約120m³/min
循環回数: 約470回/時
照明: LED照明×6
電源: AC100V 1Φ 50/60Hz
設備電力: 約1100VA
重量: 約350kg
構造: フィルターユニット：SUS430 BA板
周囲：帯電防止ビニールカーテン
フレーム：アルミ押出形材（アルマイト処理）

MCB06-303020D5（拡散層流型）
型式: MCB06-303020D5（拡散層流型）
清浄度: ISO5(クラス100)
集塵効率: 0.3μm粒子にて99.99%以上
集塵要素: メインフィルター：HEPAフィルター
プレフィルター：サランネット加工品
処理風量: 約88m³/min
循環回数: 約293回/時
照明: LED照明×4
電源: AC100V 1Φ 50/60Hz
設備電力: 約1200VA
重量: 約420kg
構造: フィルターユニット：SUS430 BA板
周囲：帯電防止ビニールカーテン
フレーム：アルミ押出形材（アルマイト処理）
天井：アルミ化粧板
パンチング：鋼板焼付塗装

MCB06-303020T6（乱流式）
型式: MCB06-303020T6（乱流式）
清浄度: ISO6(クラス1,000)
集塵効率: 0.3μm粒子にて99.99%以上
集塵要素: メインフィルター：HEPAフィルター
プレフィルター：サランネット加工品
処理風量: 約25m³/min
循環回数: 約83回/時
照明: LED照明×6
電源: AC100V 1Φ 50/60Hz
設備電力: 約450VA
重量: 約260kg
構造: フィルターユニット：SUS430 BA板
フレーム：アルミ押出形材（アルマイト処理）
天井：アルミ化粧板
周囲：帯電防止ビニールカーテン

MCB06-303020T7（乱流式）
型式: MCB06-303020T7（乱流式）
清浄度: ISO7(クラス10,000)
集塵効率: 0.3μm粒子にて99.99%以上
集塵要素: メインフィルター：HEPAフィルター
プレフィルター：サランネット加工品
処理風量: 約15m³/min
循環回数: 約50回/時
照明: LED照明×4
電源: AC100V 1Φ 50/60Hz
設備電力: 約250VA
重量: 約260kg
構造: フィルターユニット：SUS430 BA板
フレーム：アルミ押出形材（アルマイト処理）
天井：アルミ化粧板
周囲：帯電防止ビニールカーテン

特徴 / 技術仕様（要約）

• 対応清浄度: ISO5（クラス100）〜 ISO7（クラス10,000）（型式により異なる）
• 集塵効率: 0.3μm粒子にて99.99%以上（全型式共通）
• 集塵要素: メイン=HEPAフィルター、プレフィルター=サランネット加工品
• 処理風量: 約15〜120m³/min（型式により異なる）
• 循環回数: 約50〜470回/時（型式により異なる）
• 照明: LED（型式により4灯または6灯）
• 電源: AC100V 1Φ 50/60Hz
• 設備電力: 約250VA〜約1200VA（型式により異なる）
• 構造素材: フィルターユニット=SUS430 BA板、フレーム=アルミ押出形材（アルマイト処理）、周囲=帯電防止ビニールカーテン
• 設計対応: 間口・奥行・高さのカスタム製作、大型や特殊設計対応可
• 出入口オプション: ビニールカーテン（ラップ式／カーテンレール式）、アルミ扉、エアーシャワー等
